Sunlight Readable Displays für Industrie und Outdoor-HMI
Wenn Maschinen, Fahrzeuge oder mobile Geräte im Freien betrieben werden, entscheidet die Display-Ablesbarkeit über Bedienbarkeit, Prozesssicherheit und Akzeptanz beim Nutzer.
Sunlight readable displays sind dafür ausgelegt, Inhalte auch bei hoher Umgebungshelligkeit „stabil“ erkennbar zu halten – nicht nur durch reine Helligkeit, sondern durch ein Zusammenspiel aus Leuchtdichte, Reflexionsmanagement und mechanisch/thermisch robustem Design. In der Praxis ist das besonders relevant für industrielle HMIs, bei denen Bedienfehler im Feld teuer werden und Geräte oft über Jahre in Serie laufen.
Bei Luna Electronic finden Sie innerhalb dieser Kategorie u. a. kompakte Formate (z. B.

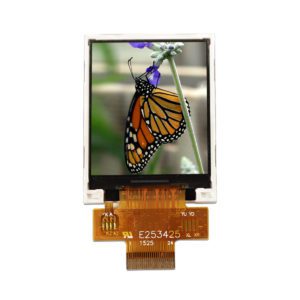

1,8″,

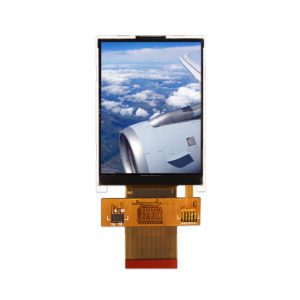

2,4″) sowie größere Varianten (z. B.

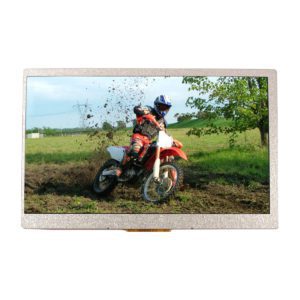

7,0″, teils als „mountable“ Ausführung). Je nach Modul sind
ohne Touch,
resistive Touch oder
kapazitive Touch-Optionen verfügbar – bis hin zu Multitouch-Varianten.
Was macht ein Display wirklich „sunlight readable“?
Wichtig für die Planung: Es gibt
keine weltweit harmonisierte „Sunlight-Readable-Norm“, nach der alle Hersteller identisch messen. Genau deshalb ist es sinnvoll, den Fokus weg von Marketingbegriffen hin zu mess- und anwendungsnahen Größen zu legen:
effektiver Kontrast bei Umgebungslicht, Reflexionsgrad der Front und die Frage, wie stark Umgebungslicht den Schwarzwert anhebt („Wash-out“).
In der Display-Metrologie wird gezeigt, dass Umgebungslicht über Oberflächenreflexion und Streulicht den Kontrast stark reduziert – selbst wenn das Display im Labor einen guten Kontrast liefert. Für direkte Sonne sind deshalb Maßnahmen zur Reflexionsreduktion häufig genauso wichtig wie zusätzliche Nits.
Welche Helligkeit ist bei direkter Sonneneinstrahlung sinnvoll?
Als praxisnaher Richtwert gilt in vielen Industrieanwendungen:
ab ca. 800–1.000 cd/m² (nits) bewegt man sich im Bereich „sunlight readable“, wobei das Ergebnis stark von Reflexion/Frontglas abhängt.
Im direkten Kategorie-Umfeld bei Luna Electronic finden sich Module mit
800 cd/m²,
850 cd/m² und
1.000 cd/m² – damit ist die Kategorie klar auf helle Umgebungsbedingungen ausgerichtet.
Gleichzeitig gilt in Serienprojekten: Mehr Helligkeit erhöht typischerweise Leistungsaufnahme und Wärme im System – und Wärme ist ein kritischer Faktor für Zuverlässigkeit. Entsprechend sollte die Helligkeit nicht isoliert entschieden werden, sondern zusammen mit Thermik (Gehäuse, Wärmeableitung, Derating) und den realen Lichtbedingungen am Einsatzort (Sonne, Schatten, Einbauwinkel).
High Brightness TFT Display vs. Standard-TFT
Ein
high brightness TFT display unterscheidet sich von Standard-TFTs vor allem durch die deutlich höhere Leuchtdichte der Hintergrundbeleuchtung. In technischen Whitepapers werden „typische“ Maximalwerte für klassische LCD-Anwendungen im Bereich um einige hundert cd/m² beschrieben – für Outdoor steigt der Bedarf deutlich.
Für echte Sonnenlichtbedingungen reicht „nur heller“ aber oft nicht: Erst wenn Reflexionen reduziert werden und der Schwarzwert unter Umgebungslicht nicht zu stark ansteigt, entsteht die in der Praxis entscheidende „Kontraststabilität“.
Optisches Bonding, Beschichtungen und Kontrastoptimierung
Für ein
industrial sunlight readable display sind folgende Maßnahmen besonders wirksam (je nach Einbau, Blickwinkel und Kostenrahmen):
Technische Merkmale von Sunlight Readable Displays -
Hohe Leuchtdichte (z. B. ~800–1.000 cd/m² und darüber, abhängig vom Szenario).
- Optical Bonding / optically bonded display: Das Verkleben von Display und Deckglas/Touch reduziert interne Reflexionen (keine Luftspalte), verbessert die wahrgenommene Schärfe/Lesbarkeit und kann zusätzlich Robustheit sowie Kondensationsrisiken positiv beeinflussen.
- AR-/AG-Oberflächen: AR reduziert Reflexion an Grenzflächen, AG streut Reflexionen (Trade-off: Haze). Häufig wird eine Kombination eingesetzt.
- Kontrast- und Blickwinkelstabilität: Paneltechnologien wie IPS oder MVA werden branchenüblich eingesetzt, um Farben/Kontrast auch bei variablen Blickwinkeln stabil zu halten; Luna Electronic ordnet IPS/MVA als relevante TFT-Optionen im industriellen Kontext ein.
- Thermisch sauberes Backlight-Design: Für Dauerbetrieb ist die Wärmeabfuhr entscheidend, weil sie die LED-/Backlight-Lebensdauer und Zuverlässigkeit beeinflusst.
Hinzu kommt: Auf luna-electronic.de wird „optical Bonding“ als relevante Option im Kontext von Outdoor-/Sunlight-Readable-Lösungen explizit genannt – das passt strategisch, um Projekte nicht nur über Nits, sondern über optische Gesamtperformance zu lösen.
[6]
Touch und Integration als Outdoor HMI Display
Bei einem
outdoor hmi display ist Touch kein „Add-on“, sondern Teil des Systemdesigns: Handschuhe, Regen, Schmutz, Bedienung mit Stylus sowie elektromagnetische Störungen beeinflussen die Technologieauswahl.
- Resistiver Touch ist oft dann sinnvoll, wenn Bedienung mit Handschuhen/Stift zuverlässig funktionieren muss; entsprechende Produktbeschreibungen nennen explizit die Eignung für Stylus bzw. „heavy gloves“.
- PCAP (Projected Capacitive / kapazitiver Touch) bietet Multi-Touch und moderne Gestenbedienung; in dieser Kategorie/Produktumgebung sind kapazitive Varianten bis hin zu Multitouch beschrieben.
Für Outdoor zählt außerdem das Dichtungskonzept: Die IP-Schutzart bewertet den Schutz des
Gehäuses gegen Staub/Wasser (IEC 60529). In der Praxis muss daher das Gesamtsystem stimmen (Frontglas, Dichtungen, Kabeldurchführungen, Steckverbinder, ggf. Druckausgleich), nicht nur das Displaymodul.
Typische Outdoor-Anwendungen
- Bedien- und Anzeigeeinheiten in Agrartechnik (Traktoren, Anbaumaschinen, Field-Terminals)
- Baumaschinen und mobile Arbeitsmaschinen
- Fahrzeugtechnik (z. B. externe HMIs, Service-/Diagnosepanels)
- Industrieanlagen im Außenbereich (Gateways, Steuerpulte, Service-Terminals)
- Portable Mess- und Servicegeräte für robuste Feldnutzung
Auswahlkriterien für Serienprojekte
Damit ein
sunlight readable tft im Feld nicht nur „hell“, sondern zuverlässig ist, haben sich in OEM-Projekten folgende Kriterien bewährt:
Auswahlkriterien für industrielle Outdoor-TFTs - Ziel-Helligkeit (cd/m²) passend zum Real-Szenario (Sonne/Schatten, Einbauwinkel)
- Effektiver Kontrast/Reflexionsgrad der Front (AR/AG, Bonding-Option)
- Touch-Technologie (RTP vs. PCAP) inkl. Handschuh-/Nässe-Anforderungen
- Betriebstemperatur & Thermik im Gehäuse (Sommer-Solarload, Winter-Kaltstart)
- Mechanische Integration (mountable/Bracket, Einbautiefe, Steckverbinder, EMI)
- Langzeitverfügbarkeit/Serienfähigkeit und planbares Lifecycle-Management (Second Source, Änderungsmanagement)
Luna Electronic ist als Distributor im industriellen Umfeld positioniert und betont die Unterstützung von Entwicklungsabteilungen – für Sie bedeutet das: nicht nur ein Produkt auswählen, sondern das passende Display-Setup für Ihre Stückzahlen, Tests und Serienfreigaben strukturiert absichern.
FAQ
Ab wann gilt ein Display als „sunlight readable“?
Eine einheitliche Norm gibt es nicht; in der Praxis werden häufig ~800–1.000 cd/m² als Einstieg gesehen – entscheidend ist aber der effektive Kontrast unter Umgebungslicht.
Was ist der Unterschied zwischen „high brightness“ und „sunlight readable“?
„High brightness“ beschreibt primär hohe Leuchtdichte. „Sunlight readable“ umfasst zusätzlich Reflexionsreduktion (Frontglas/Coatings, Bonding), weil sonst der Kontrast in Sonne stark abfällt.
Warum verbessert optisches Bonding die Ablesbarkeit im Freien?
Optisches Bonding eliminiert Luftspalte zwischen Display und Deckglas/Touch, reduziert interne Reflexionen und steigert damit die wahrgenommene Kontrastschärfe; zusätzlich werden Robustheit und Kondensationsverhalten oft verbessert.
Welche Touch-Technologie ist besser für Outdoor-HMIs: resistiv oder PCAP?
Resistiv ist oft robust bei Bedienung mit Handschuhen/Stylus; PCAP bietet modernes Multi-Touch und intuitive Gesten, erfordert aber ein gutes Frontglas-/Controller-Setup.
Welche Rolle spielt die IP-Schutzart bei Outdoor-Displays?
Die IP-Schutzart bewertet den Schutzgrad des Gehäuses/der Umhüllung gegen Staub und Wasser (IEC 60529). Für Outdoor zählt daher das komplette Systemdesign inkl. Dichtung und Steckverbindern.
