Graphic OLED Displays

Grafische OLED Displays

Grafik-OLED-Displays (engl. Graphic OLED displays) sind pixelbasierte Anzeigemodule, bei denen jedes Pixel als organische Leuchtdiode selbst Licht erzeugt. Dadurch benötigen OLEDs keine Hintergrundbeleuchtung und liefern einen sehr hohen Kontrast mit tiefem Schwarz, einen weiten Blickwinkel und kurze Reaktionszeiten. Grafik-OLEDs stellen Texte, Symbole und Grafiken pixelgenau dar und sind als Modul mit Platine (PCB) oder als flaches OLED-Glas ohne Platine erhältlich. In unseren Produktkategorien begegnen Ihnen Bezeichnungen wie graphic oled module, monochrome oled display, oled glass display, pmoled oder oled display module. Gemeint sind damit monochrome Grafik-OLED-Displays für Industrie- und Embedded-Anwendungen. Viele unserer Grafik-OLEDs enthalten integrierte Controller wie Solomon Systech SSD1305 oder SSD1322 mit serieller, paralleler oder I²C-Schnittstelle. Graphic OLED displays feature high contrast color and are available as modules with a built-in PCB, or as OLED glass displays without a PCB. These OLEDs come with different color configurations including full color, or monochrome blue, yellow and white.

Vorteile von Grafik-OLED-Displays

Grafik-OLED-Module kombinieren mehrere Vorteile: Da jedes Pixel selbst leuchtet, erreichen OLEDs einen extrem hohen Kontrast und eine sehr gute Ablesbarkeit aus nahezu jedem Blickwinkel. Ohne Hintergrundbeleuchtung fallen sie zudem flach und leicht aus und reagieren deutlich schneller als LCDs.

• Sehr hoher Kontrast mit echtem Schwarz (selbstleuchtende Pixel)
• Weiter Blickwinkel von nahezu 180°
• Kurze Reaktionszeiten für bewegte Inhalte
• Flache, leichte Bauform ohne Hintergrundbeleuchtung
• Gute Ablesbarkeit auch bei schwachem Umgebungslicht

Typische Einsatzbereiche

Grafik-OLEDs werden überall dort eingesetzt, wo hoher Kontrast, kompakte Bauform und ein weiter Blickwinkel gefragt sind. Beispiele sind:

• Tragbare und batteriebetriebene Geräte (Handhelds, Wearables)
• Industrieautomation und Bedien-/Anzeigepanels
• Mess- und Regeltechnik (Instrumentierung, Prüfgeräte)
• Medizin- und Labortechnik (kontrastreiche Geräteanzeigen)
• Embedded- und OEM-Anwendungen mit begrenztem Einbauraum

Technische Eigenschaften

Grafik-OLED-Displays basieren auf organischen Leuchtdioden, die im Passivmatrix-Verfahren (PMOLED) angesteuert werden. Da keine Hintergrundbeleuchtung nötig ist, erscheinen inaktive Pixel vollständig schwarz, was den charakteristisch hohen Kontrast erzeugt. Monochrome Grafik-OLEDs sind in verschiedenen Emissionsfarben lieferbar; farbige Ausführungen sind ebenfalls verfügbar.

Formate und Auflösungen

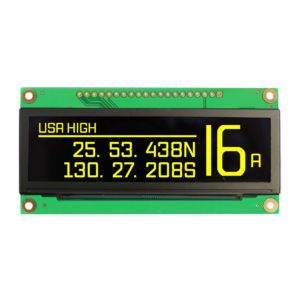

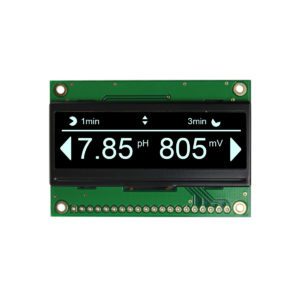

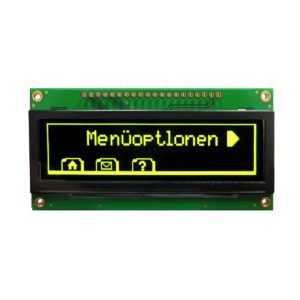

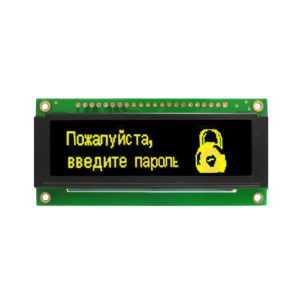

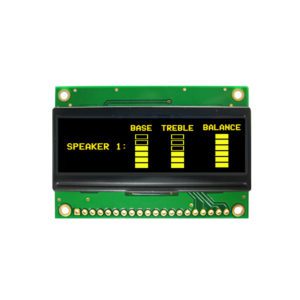

Grafik-OLED-Module bieten pixelgenaue Auflösungen wie 128×32, 128×64 oder 256×64 Pixel bei Diagonalen von etwa 2,23″ bis 5,5″. Multi-Font-Varianten stellen zusätzlich mehrere integrierte Schriftsätze bereit und vereinfachen so die Textausgabe.

Farben und Darstellung

Monochrome Grafik-OLEDs sind in Emissionsfarben wie Blau, Gelb, Weiß oder Grün erhältlich. Die selbstleuchtenden Pixel sorgen für gleichmäßige Helligkeit über das gesamte Display und eine klare Darstellung von Texten, Icons und Grafiken.

Ansteuerung und Betriebsdauer

Grafik-OLEDs arbeiten typischerweise mit niedrigen Logikspannungen und lassen sich direkt an Mikrocontroller anbinden. Bei der Auslegung sollte – wie bei allen OLED-Technologien – das anwendungsabhängige Einbrenn- und Alterungsverhalten der organischen Materialien berücksichtigt werden, etwa durch wechselnde oder gedimmte Anzeigeinhalte.

Schnittstellen und Ansteuerung

Grafik-OLED-Module unterstützen je nach Typ serielle Schnittstellen wie SPI (3-/4-Draht) und I²C sowie parallele 6800/8080-Schnittstellen. Der integrierte Controller (z. B. Solomon Systech SSD1305 oder SSD1322) übernimmt die Befehls- und Datenverarbeitung, sodass Mikrocontroller oder FPGA Zeichen und Grafiken direkt an das Display übertragen können. Ausgewählte Module sind zusätzlich mit kapazitivem Touch (CTP) oder Molex-Steckverbinder erhältlich.

Grafik-OLED vs. Grafik-LCD vs. TFT

Grafik-OLEDs unterscheiden sich von Grafik-LCDs dadurch, dass jedes Pixel selbst leuchtet – es entfällt die Hintergrundbeleuchtung, und der Kontrast ist deutlich höher. Gegenüber TFT-Displays sind monochrome Grafik-OLEDs schlanker und kontrastreicher, liefern jedoch keine vollfarbige Bilddarstellung. Grafik-OLEDs sind daher oft die bessere Wahl, wenn ein kontrastreiches, weit ablesbares Monochrom-Display mit kompakter Bauform benötigt wird.

Wichtige Auswahlkriterien

• Auflösung und Diagonale (z. B. 128×64 Pixel, 2,23″–5,5″)
• Emissionsfarbe (Blau, Gelb, Weiß, Grün) bzw. Multi-Font-Ausführung
• Controller-Typ und Schnittstelle (SPI, I²C, 6800/8080-parallel)
• Bauform: Modul mit PCB oder OLED-Glas ohne Platine
• Optionen wie kapazitiver Touch (CTP) oder Molex-Anschluss

Häufige Fragen zu Grafik-OLED-Displays

Was ist ein Grafik-OLED-Display?

Ein Grafik-OLED-Display ist ein pixelbasiertes Anzeigemodul aus organischen Leuchtdioden, bei dem jedes Pixel selbst Licht erzeugt. Es benötigt keine Hintergrundbeleuchtung und stellt Texte, Symbole und Grafiken kontrastreich und pixelgenau dar.

Worin unterscheidet sich OLED von LCD?

Bei OLED leuchtet jedes Pixel selbst, während ein LCD eine Hintergrundbeleuchtung benötigt. Dadurch bietet OLED höheren Kontrast mit echtem Schwarz, einen weiteren Blickwinkel und kürzere Reaktionszeiten bei flacherer Bauform.

In welchen Farben sind monochrome Grafik-OLEDs erhältlich?

Monochrome Grafik-OLEDs sind in Emissionsfarben wie Blau, Gelb, Weiß und Grün lieferbar. Zusätzlich sind farbige Ausführungen sowie Multi-Font-Module verfügbar.

Welche Schnittstellen nutzen Grafik-OLED-Module?

Grafik-OLED-Module unterstützen je nach Typ SPI (3-/4-Draht), I²C sowie parallele 6800/8080-Schnittstellen. Die serielle Anbindung benötigt nur wenige Leitungen zum Mikrocontroller.

Wofür werden Grafik-OLED-Displays eingesetzt?

Typische Anwendungen sind tragbare und batteriebetriebene Geräte, Bedien- und Anzeigepanels in der Industrieautomation, Mess- und Medizintechnik sowie Embedded-Anwendungen mit begrenztem Einbauraum.

Luna Electronic – Grafik-OLED-Displays vom autorisierten Distributor

Als autorisierter Distributor führt Luna Electronic Grafik-OLED-Displays führender Hersteller in monochromer und farbiger Ausführung für Industrie- und Embedded-Anwendungen. Wir unterstützen Sie bei der Auswahl des passenden Moduls – von Auflösung und Emissionsfarbe über Controller und Schnittstelle bis zu Bauform und Touch-Option – und stellen Ihnen technische Muster bereit. Sprechen Sie uns für eine individuelle Beratung zu Grafik-OLED-Displays an.
