HDMI Displays

HDMI Displays für Industrie & Embedded – wenn Standardisierung Zeit spart

HDMI Displays (im Suchumfeld oft auch als hdmi displays oder embedded hdmi display bezeichnet) sind in B2B-Projekten dann besonders attraktiv, wenn Sie Bildausgabe schnell, risikoarm und reproduzierbar integrieren möchten. HDMI ist als Schnittstellenstandard für „Source“- und „Sink“-Geräte ausgelegt: Eine Quelle (z. B. Embedded-PC, SBC, Industrie-GPU) überträgt Bild- und optional Audiodaten, ein Display nimmt diese entgegen. Die Verbindung nutzt differenzielle Hochgeschwindigkeitskanäle (TMDS) für die Datenübertragung und einen separaten Kanal zur Geräteerkennung/Kommunikation (DDC). Der entscheidende Praxisvorteil: Über EDID/E‑EDID beschreibt das Display seine Fähigkeiten (u. a. unterstützte Timings/Auflösungen), sodass die Quelle die Ausgabe in vielen Fällen automatisch passend konfigurieren kann. Das ist die technische Basis für „Plug-and-Play“-Inbetriebnahme im Feld und in der Fertigung.

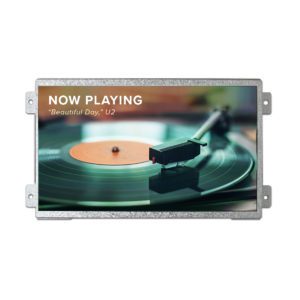

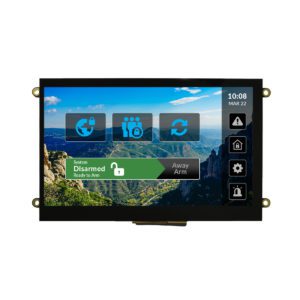

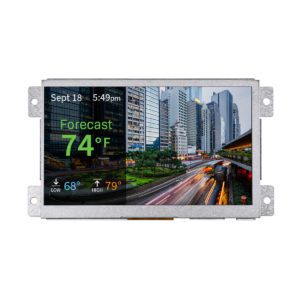

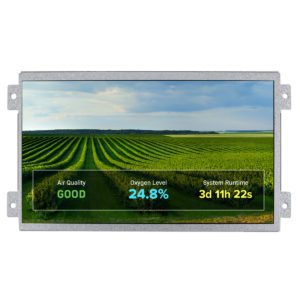

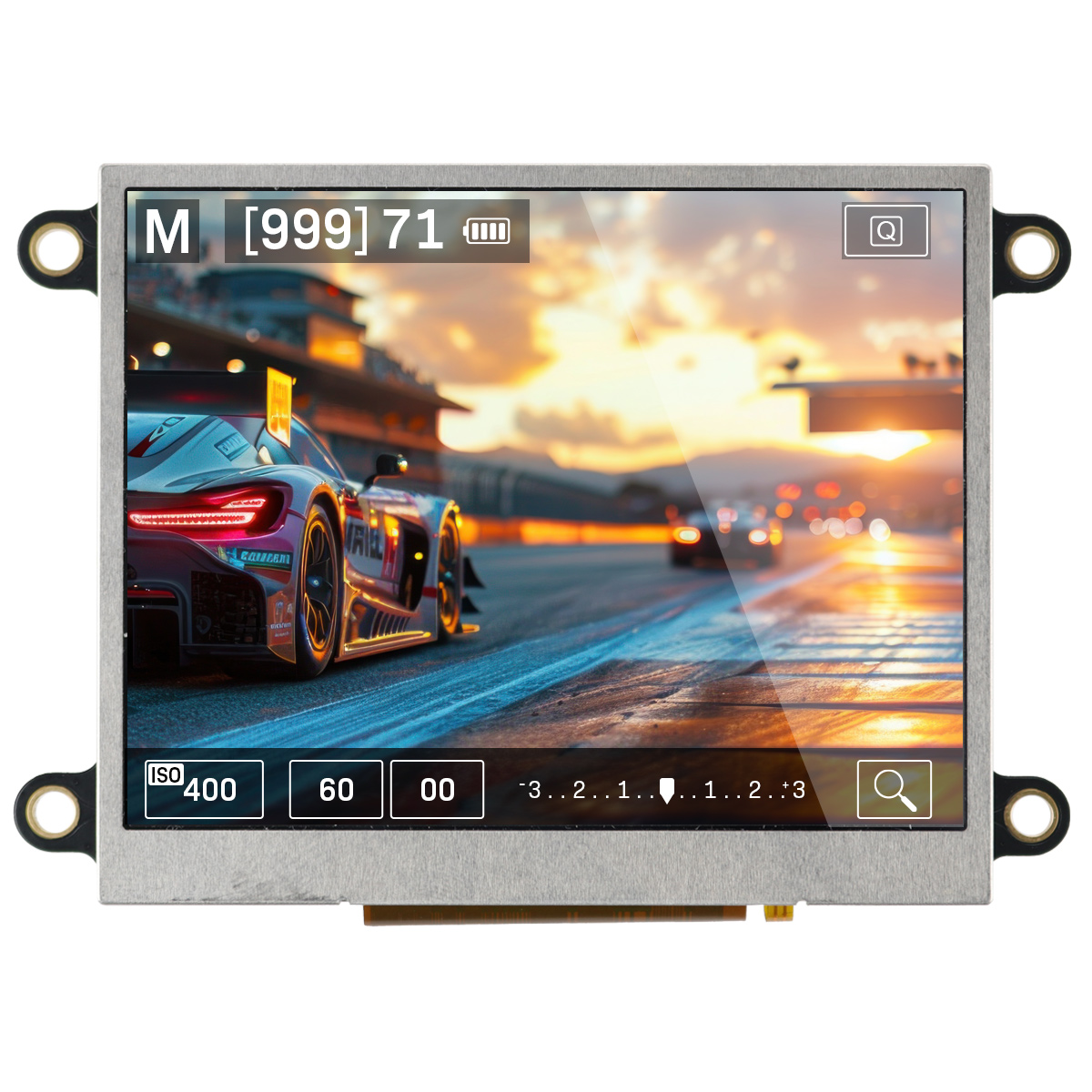

In der Kategorie HDMI Displays bei Luna Electronic finden Sie dafür HDMI TFT-Module in bewährten Industriegrößen – z. B. 3,5″, 4,3″, 5,0″, 7,0″ und 10,1″ – sowie typische Auflösungen wie 640×480, 800×480 und 1024×600. Je nach Modul kommen unterschiedliche Receiver-/Controller-Lösungen zum Einsatz (u. a. LT6911C, TI TFP401A oder ADV7611), um HDMI in ein panel-kompatibles Signal umzusetzen und eine stabile Serienintegration zu ermöglichen.

Vorteile von HDMI Displays gegenüber RGB, LVDS und MIPI DSI In klassischen TFT-Architekturen (RGB, LVDS, MIPI DSI) hängen Aufwand und Risiko stark davon ab, ob Ihre Plattform die jeweilige Schnittstelle nativ unterstützt und ob Sie Timing, Signalqualität und Layout sauber beherrschen. Beim Parallel-RGB-Interface müssen Pixel-Daten und Steuersignale wie HSYNC/VSYNC/DE sowie ein Pixelclock-Signal in Echtzeit erzeugt werden – inklusive korrekter Porch-/Sync-Parameter. Das ist leistungsfähig, erfordert aber saubere Timing-Auslegung und eine passende Display-Controller-Peripherie. LVDS wiederum ist ein differenzielles, schnelles und stromsparendes Übertragungsverfahren, das durch die differentielle Signalisierung typischerweise eine hohe Störfestigkeit bietet – bringt in der Praxis aber weiterhin Schnittstellen- und Integrationsaufwand auf Plattformseite (SerDes, Mapping, Kabel/Stecker, Validierung) mit sich. MIPI DSI ist als High-Speed-Display-Interface zwischen Host-Prozessor und Display-Modul konzipiert, mit Fokus auf geringe Pinzahl, niedrige Leistungsaufnahme und niedrige EMI – setzt jedoch ebenfalls eine dazu passende Host-Schnittstelle und ein DSI-fähiges Display voraus.

HDMI Displays spielen ihre Stärke aus, wenn Ihre Plattform bereits einen HDMI-Ausgang bereitstellt und Sie kein eigenes Display-Timing-Design (inkl. Interfacespezialitäten) aufbauen möchten.

Vorteile von HDMI Displays

• einfache Plug-and-Play-Integration durch standardisierte Source/Sink-Mechanik (u. a. EDID/DDC, Hot-Plug)
• keine komplexe Display-Ansteuerung erforderlich: kein eigenes Timing-Feintuning wie bei Parallel-RGB notwendig
• kompatibel mit vielen Embedded-Systemen und Industrie-PCs, die HDMI nativ ausgeben (z. B. Linux- oder Windows-basierte Plattformen)
• schnellere Entwicklungszyklen: frühe GUI-/HMI-Tests, Prototyping und Validierung können früher starten

Integration in Embedded-Plattformen, HMI-Systeme und Seriengeräte

Für viele Projekte ist ein HDMI lcd display bzw. hdmi tft display besonders dann ideal, wenn Sie vorhandene Grafik-Stacks (Linux/Wayland, Windows IoT/Embedded, GPU-beschleunigte UIs) ohne Umwege nutzen möchten. Gerade in frühen Projektphasen (Prototyping, Proof-of-Concept, Testaufbau) reduziert HDMI den Integrationsaufwand, weil Treiber- und Schnittstellenarbeit häufig auf der Standard-GPU-Ausgabe basiert, statt auf einem spezifischen Panel-Interface.

Ein typischer Praxisfall ist die Einbindung an Single-Board-Computern oder Embedded-Controllern mit HDMI-Ausgang. Raspberry Pi-basierte Test- oder Vorserienstände werden im professionellen Kontext häufig für Machbarkeitsprüfungen, HMI-Iterationen oder als Engineering-Plattform eingesetzt. Raspberry Pi OS nutzt dabei typischerweise die vom Display bereitgestellten EDID-Informationen zur automatischen Wahl geeigneter Video-Modi; bei Spezialfällen erlauben die Systeme über Konfigurationsparameter gezielte Overrides. Auch Luna-Produktbeschreibungen weisen darauf hin, dass in bestimmten Raspberry-Pi-Szenarien kleine Anpassungen an der Konfiguration sinnvoll sein können.

Für industrielle Anwendungen ist zudem relevant, dass viele Module nicht nur „ein Panel“ sind, sondern ein integriertes System aus Display, HDMI-Empfang/Signalaufbereitung, Hintergrundlichtsteuerung und Mechanik. Beispiele aus dem aktuellen Sortiment umfassen u. a. Module mit hochheller LED-Backlight-Ansteuerung per PWM, mechanischer Montageunterstützung sowie optionaler EMI-Filterung/Schirmung – typische Bausteine, um eine Serienintegration robuster zu machen.

Wenn Touch benötigt wird, ist die Anbindung über USB-HID ein zentraler Vorteil: HID ist als USB-Geräteklasse standardisiert, und gängige Host-Betriebssysteme bringen üblicherweise native HID-Unterstützung mit – das reduziert Treiberaufwand und beschleunigt Tests sowie Rollout in der Produktion. Mehrere HDMI-Module dieser Kategorie kombinieren die Bildübertragung (HDMI) mit Touch-Interaktion über USB (z. B. kapazitiv mit Cover Glass oder resistiv), wodurch HMI-Designs schneller in Betrieb gehen.

Für Anwendungen, bei denen zusätzlich Audio relevant ist (z. B. Bedien-Feedback, Hinweise, Diagnose), existieren auch Module mit Audio-Unterstützung über HDMI und integrierter Verstärker-/Anschlusslösung.

Typische Einsatzbereiche von HDMI Displays

• Prototyping und Entwicklung (UI/UX-Iterationen, frühe Integrationstests, Teststände)
• Embedded-Systeme im professionellen Kontext (z. B. SBCs, Embedded-PCs, Industrie-PCs)
• HMI-Anwendungen im Maschinenbau/Industrieautomation (Bedienpanels, Visualisierung, Steuerungsoberflächen)
• Test- und Diagnosesysteme (Service-Tools, End-of-Line-Stationen, Laborgeräte)

Auswahlkriterien und Grenzen – wann native TFT-Anbindung sinnvoller ist

Ein industrial hdmi display ist häufig die beste Wahl, wenn Standardisierung und schnelle Integration Priorität haben. Dennoch sollten Sie in B2B-Projekten bewusst abwägen: HDMI-Module enthalten zusätzliche Elektronik (Receiver, Controller, ggf. µC/Backlight-Treiber), was Platz, Kosten und Energiebedarf beeinflussen kann – dafür sparen Sie Entwicklungszeit und reduzieren Integrationsrisiko.

Wenn Ihr Serienprodukt hingegen extrem bauformkritisch, kostenoptimiert oder kundenspezifisch (Sondermechanik, spezielle FPC-/Board-Integration, besondere Boot-/Timing-Anforderungen) ist, kann eine native Panel-Anbindung über RGB/LVDS/MIPI DSI strategisch sinnvoller werden. Diese Interfaces ermöglichen oft mehr Freiheitsgrade im Custom-Design, erfordern aber üblicherweise deutlich mehr Engineering für Timing, Signal-Integrität und Plattform-Kompatibilität.

Für die Auswahl in Ihrer Applikation sind typischerweise entscheidend: Displaygröße & Auflösung (z. B. 3,5″/640×480 bis 10,1″/1024×600), Blickwinkel-/Paneltechnologie (z. B. IPS oder MVA), Touch-Ausführung (PCAP/Resistiv, USB-HID), mechanische Integration (z. B. Brackets/Cover Glass), Versorgungsspannung sowie EMV-Aspekte. In der aktuellen Kategorie finden Sie hierzu unterschiedliche Ausprägungen – von 5 V-versorgten Varianten bis hin zu Modulen mit abweichenden Spannungsbereichen (je nach Design/Größe).

Als B2B-Distributor unterstützt Luna Electronic Sie dabei nicht nur bei der Auswahl eines passenden plug and play display, sondern auch bei Projektfragen rund um Verfügbarkeit, Serienübergang, Alternativen und technischem Abgleich mit Ihrer Plattform (GPU-Ausgang, Auflösung/Timing, Touch-Integration, Mechanik). Nutzen Sie dafür gern die Anfrage- und Kontaktmöglichkeiten im Shop – insbesondere, wenn Sie von einem „raspberry pi display hdmi“-Testaufbau in ein belastbares Serienkonzept überführen möchten.

FAQ

Welche Vorteile bietet ein HDMI Display gegenüber RGB oder LVDS?

HDMI reduziert Integrationsaufwand, weil Quelle und Display über EDID/DDC Fähigkeiten austauschen und die Ausgabe oft automatisch konfigurieren. Bei RGB/LVDS müssen Timing/Interface stärker projektspezifisch ausgelegt werden.

Benötige ich Treiber für Touch bei USB-HID?

USB-HID ist eine standardisierte Geräteklasse; gängige Betriebssysteme bringen typischerweise HID-Unterstützung nativ mit. Das vereinfacht Touch-Integration und Testbetrieb deutlich.

Sind HDMI Displays für Serienprojekte geeignet?

Ja, häufig – besonders wenn Standardisierung, schnelle Inbetriebnahme und reproduzierbare Integration zählen. Vor der Serienfreigabe sollten Sie aber Mechanik, Versorgung, EMV und Verfügbarkeit/Lifecycle prüfen.

Welche Größen und Auflösungen sind in dieser Kategorie typisch?

Aktuell finden sich u. a. 3,5″ bis 10,1″ Module mit Auflösungen wie 640×480, 800×480 und 1024×600 – je nach SKU mit/ohne Touch und unterschiedlichen Controller-/Receiver-Konzepten.

Was muss ich bei Raspberry-Pi-Setups beachten?

Raspberry Pi nutzt üblicherweise EDID für die automatische Auflösungswahl; bei bestimmten Displays/Setups können gezielte HDMI-Parameter in der Konfiguration hilfreich sein. Einige Modulbeschreibungen weisen ebenfalls auf mögliche kleine Anpassungen hin.
