Character OLED Displays

Character OLED Displays – Zeichen-OLED-Displays

Character OLED Displays (Zeichen-OLED-Displays) sind alphanumerische Anzeigemodule auf Basis organischer Leuchtdioden (OLED). Sie stellen Buchstaben, Zahlen und Sonderzeichen in fest definierten Zeichenrastern dar und bieten einen sehr hohen Kontrast, weite Blickwinkel und kurze Reaktionszeiten. Im Gegensatz zu herkömmlichen LCD-Zeichenanzeigen benötigen OLED-Displays keine Hintergrundbeleuchtung, da die einzelnen Bildpunkte selbst Licht erzeugen. Dadurch eignen sie sich besonders für kompakte, kontrastreiche Anzeigen in Industrie- und Embedded-Anwendungen. In unseren Produktkategorien begegnen Ihnen Bezeichnungen wie character oled display, oled character module, alphanumeric oled, 2x16 oled display, 20x4 oled oder oled text display. Gemeint sind damit alphanumerische OLED-Module in unterschiedlichen Zeichenformaten, Emissionsfarben und Bauformen. Viele unserer Character-OLEDs von Newhaven Display verfügen über einen integrierten US2066-Controller und unterstützen je nach Modell serielle, parallele oder I²C-Schnittstellen. Ausgewählte Varianten sind für die einfache Anbindung an Arduino und andere Mikrocontroller-Plattformen ausgelegt. Character OLEDs are high contrast displays that are available in 2x16, 2x20, and 4x20 character formats. These OLEDs feature an extended operating temperature as low as negative 40 degrees Celsius and offer a variety of colors, interface and modular options that are compatible with Arduino. Most character OLEDs come with a built-in US2066 controller.

Vorteile von Character-OLED-Displays

Alphanumerische OLED-Module kombinieren die einfache Ansteuerung klassischer Zeichendisplays mit den optischen Vorteilen der OLED-Technologie. Da die Bildpunkte selbst leuchten, erreichen sie einen sehr hohen Kontrast und eine gute Ablesbarkeit auch bei wechselnden Blickwinkeln. Der Verzicht auf eine separate Hintergrundbeleuchtung ermöglicht zudem kompakte und flache Bauformen.

• Sehr hoher Kontrast mit echtem Schwarz durch selbstleuchtende Bildpunkte
• Weiter Blickwinkel für gute Ablesbarkeit aus unterschiedlichen Positionen
• Kurze Reaktionszeiten und schnelle Aktualisierung von Anzeigeinhalten
• Keine zusätzliche LED-Hintergrundbeleuchtung erforderlich
• Kompakte, flache Bauformen für platzsparende Geräteintegration
• Verschiedene Emissionsfarben wie Blau, Grün, Gelb und Weiß
• Einfache Textausgabe durch integrierte Zeichencontroller
• Ausgewählte Ausführungen mit erweitertem Betriebstemperaturbereich bis -40 °C

Typische Einsatzbereiche

Character-OLED-Displays werden überall dort eingesetzt, wo Texte, Messwerte, Betriebszustände oder kurze Statusmeldungen zuverlässig und kontrastreich dargestellt werden müssen. Ihre kompakte Bauform und die einfache Mikrocontroller-Anbindung machen sie besonders für industrielle Geräte und elektronische Steuerungen interessant. Typische Anwendungen sind:

• Industrieautomation und Maschinensteuerungen (Statusanzeigen, Betriebszustände und Fehlermeldungen)
• Mess- und Regeltechnik (Temperatur, Spannung, Druck und andere Messwerte)
• Medizin- und Labortechnik (Gerätestatus und Parameteranzeigen)
• Embedded-Systeme und Mikrocontroller-Projekte (Arduino, Entwicklungsboards und OEM-Elektronik)
• Netzwerk- und Kommunikationstechnik (Systemstatus und Konfigurationsinformationen)
• Tragbare und kompakte elektronische Geräte mit begrenztem Einbauraum

Technische Eigenschaften

Character-OLED-Displays basieren auf organischen Leuchtdioden, die bei kompakten Zeichenmodulen typischerweise im Passivmatrix-Verfahren (PMOLED) angesteuert werden. Die Darstellung erfolgt über ein festes Zeichenraster, während ein integrierter Controller die Zeichenmuster und deren Ausgabe verwaltet. Dadurch lassen sich Texte und Zahlen ohne aufwendige pixelbasierte Grafikprogrammierung anzeigen.

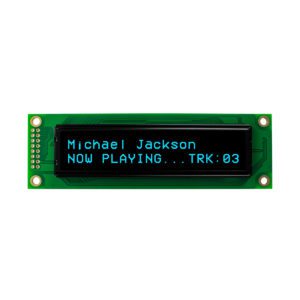

Zeichenformate und Auflösungen

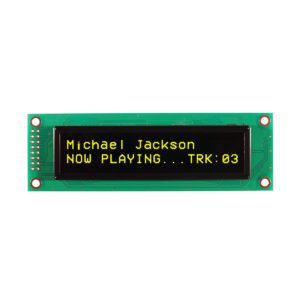

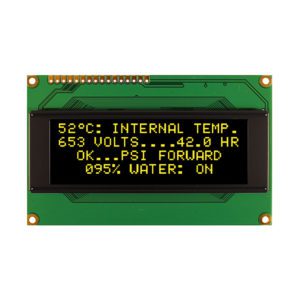

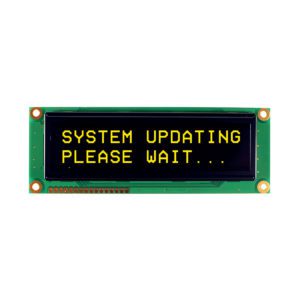

Alphanumerische OLED-Module sind in standardisierten Zeichenformaten wie 2×16, 2×20 und 4×20 erhältlich. Die erste Zahl bezeichnet die Anzahl der Textzeilen, die zweite Zahl die verfügbaren Zeichen pro Zeile. Ein 2×16-OLED-Display stellt somit zwei Zeilen mit jeweils 16 Zeichen dar, während ein 4×20-Modul bis zu 80 Zeichen gleichzeitig anzeigen kann. Die Wahl des Formats richtet sich nach der benötigten Informationsmenge und dem verfügbaren Einbauraum.

Farben und Darstellung

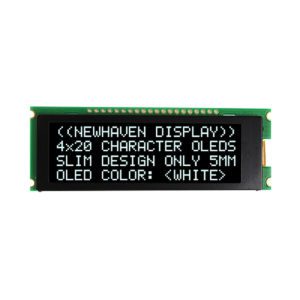

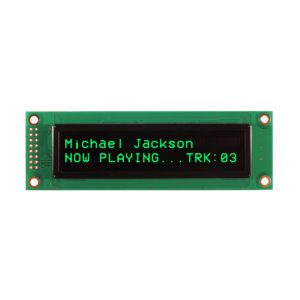

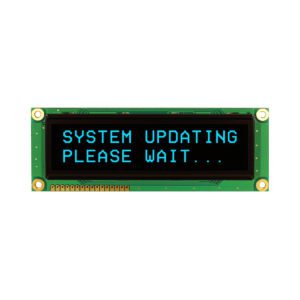

Character-OLEDs sind je nach Modell in den Emissionsfarben Blau, Grün, Gelb und Weiß verfügbar. Die selbstleuchtenden Bildpunkte sorgen für eine klare Zeichendarstellung auf dunklem Hintergrund. Anders als vollfarbige Grafikdisplays sind klassische Character-OLEDs auf die Darstellung alphanumerischer Inhalte spezialisiert und benötigen daher keine komplexe Farbgrafiksteuerung.

Bauformen und Betriebstemperaturen

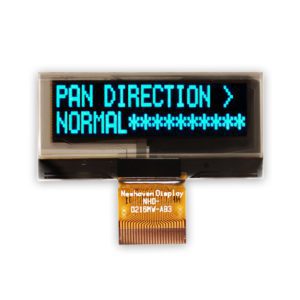

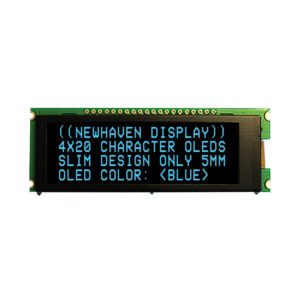

Je nach Ausführung werden Zeichen-OLED-Displays als vollständiges Modul mit Leiterplatte (PCB), besonders flache Slim-Variante oder OLED-Glas ohne zusätzliche Modulplatine angeboten. Einige industrielle Modelle unterstützen erweiterte Betriebstemperaturbereiche bis -40 °C. Die zulässigen Temperaturgrenzen, elektrischen Betriebsbedingungen und mechanischen Abmessungen sind dem jeweiligen Produktdatenblatt zu entnehmen.

Ansteuerung und Betriebsdauer

Character-OLED-Displays lassen sich über integrierte Controller direkt mit Mikrocontrollern verbinden. Wie bei allen OLED-Technologien hängt die Lebensdauer der organischen Leuchtdioden von Faktoren wie Helligkeit, Temperatur, Betriebsdauer und Anzeigeinhalt ab. Bei dauerhaft statischen Texten sollten mögliche Alterungs- und Einbrenneffekte berücksichtigt werden. Angepasste Helligkeit, Display-Abschaltung und wechselnde Anzeigeinhalte können helfen, die Betriebsdauer an die jeweilige Anwendung anzupassen.

Schnittstellen und Ansteuerung

Character-OLED-Module unterstützen je nach Ausführung serielle und parallele Schnittstellen sowie I²C oder SPI. Viele Modelle verwenden den integrierten US2066-Controller, während andere Varianten mit herstellerspezifischen Controllern ausgestattet sind. Der Controller übernimmt die Zeichenverwaltung und vereinfacht die Anbindung an Mikrocontroller, Embedded-Systeme und industrielle Steuerungen. Module mit I²C-Schnittstelle benötigen vergleichsweise wenige Signalleitungen und eignen sich deshalb besonders für kompakte Entwicklungen. SPI ermöglicht eine serielle Datenübertragung, während parallele Schnittstellen beispielsweise bei bestehenden Hardwaredesigns relevant sein können. Ausgewählte modulare Character-OLEDs von Newhaven Display bieten zusätzliche Anschlussvarianten und sind für die Integration in Arduino-Projekte vorbereitet. Welche Schnittstellen und Betriebsspannungen unterstützt werden, ist vom jeweiligen Modell abhängig.

Character-OLED vs. Character-LCD vs. Grafik-OLED

Character-OLED-Displays unterscheiden sich von klassischen Character-LCDs vor allem durch die selbstleuchtende OLED-Technologie. Während LCD-Zeichenanzeigen für eine gute Ablesbarkeit bei Dunkelheit häufig eine zusätzliche Hintergrundbeleuchtung benötigen, erzeugen OLEDs ihr Licht direkt. Dadurch bieten sie einen höheren Kontrast, echte Schwarzwerte und einen weiten Blickwinkel. Bei dauerhafter statischer Anzeige können LCDs dagegen Vorteile hinsichtlich Alterungsverhalten und Lebensdauer bieten. Im Vergleich zu grafischen OLED-Displays sind Character-OLEDs auf feste Zeichenraster spezialisiert. Grafik-OLEDs ermöglichen dagegen die pixelgenaue Darstellung individueller Symbole, Diagramme und Grafiken. Wenn ausschließlich Texte, Zahlen und Statusinformationen benötigt werden, ist ein Character-OLED häufig die einfachere Lösung. Für komplexe Benutzeroberflächen oder individuelle grafische Inhalte sind Grafik-OLEDs besser geeignet.

Wichtige Auswahlkriterien

• Zeichenformat und Zeilenanzahl (z. B. 2×16, 2×20 oder 4×20 Zeichen)
• Emissionsfarbe (Blau, Grün, Gelb oder Weiß)
• Controller-Typ (z. B. US2066 oder herstellerspezifischer Controller)
• Schnittstelle (I²C, SPI, seriell oder parallel)
• Bauform (Modul mit PCB, Slim-Modul oder OLED-Glas)
• Mechanische Abmessungen, Anschlussbelegung und Befestigungsmöglichkeiten
• Betriebsspannung und elektrische Anforderungen
• Betriebstemperaturbereich und Anforderungen an die Lebensdauer
• Kompatibilität mit vorhandener Hardware und Mikrocontroller-Plattformen

Häufige Fragen zu Character-OLED-Displays

Was ist ein Character-OLED-Display?

Ein Character-OLED-Display ist ein alphanumerisches Anzeigemodul auf Basis organischer Leuchtdioden. Es stellt Buchstaben, Zahlen und Sonderzeichen in fest definierten Zeichenrastern dar, beispielsweise mit 2×16 oder 4×20 Zeichen. Da die Bildpunkte selbst leuchten, benötigt das Display keine Hintergrundbeleuchtung und bietet einen sehr hohen Kontrast.

Worin unterscheidet sich ein Character-OLED von einem Character-LCD?

Ein Character-OLED erzeugt sein Licht selbst, während ein Character-LCD mit Flüssigkristallen arbeitet und bei Dunkelheit üblicherweise eine Hintergrundbeleuchtung benötigt. OLEDs bieten dadurch höhere Kontraste, weite Blickwinkel und kurze Reaktionszeiten. LCDs können bei dauerhaft statischen Anzeigen Vorteile hinsichtlich Alterungsverhalten und Lebensdauer haben.

Welche Zeichenformate sind bei OLED-Textdisplays verfügbar?

Typische Zeichenformate sind 2×16, 2×20 und 4×20. Ein 2×16-OLED-Display zeigt zwei Zeilen mit jeweils 16 Zeichen, ein 4×20-Display vier Zeilen mit jeweils 20 Zeichen. Das passende Format hängt von der benötigten Textmenge und den Abmessungen des Geräts ab.

Welche Schnittstellen unterstützen Character-OLED-Module?

Character-OLED-Module unterstützen je nach Modell I²C, SPI sowie serielle oder parallele Schnittstellen. Viele Ausführungen verwenden den US2066-Controller. Ausgewählte Module sind für die Anbindung an Arduino und andere Mikrocontroller-Plattformen vorbereitet. Die genaue Schnittstellenbelegung ist im jeweiligen Datenblatt dokumentiert.

Für welche Anwendungen eignen sich Character-OLED-Displays?

Character-OLEDs eignen sich besonders für Industrie- und Embedded-Anwendungen, bei denen Texte, Zahlen, Messwerte oder Statusmeldungen angezeigt werden müssen. Typische Einsatzbereiche sind Maschinensteuerungen, Messgeräte, Medizin- und Labortechnik, Netzwerkgeräte sowie kompakte elektronische Bedien- und Anzeigesysteme.

Luna Electronic – Character-OLED-Displays vom autorisierten Distributor

Als autorisierter Vertriebspartner von Newhaven Display International bietet Luna Electronic eine Auswahl an Character-OLED-Displays für industrielle Anwendungen und Embedded-Systeme. Unser Sortiment umfasst verschiedene Zeichenformate, Emissionsfarben, Controller-Varianten und Schnittstellen – von kompakten 2×16-OLED-Modulen bis zu 4×20-Zeichenanzeigen. Wir unterstützen Sie bei der Auswahl des passenden OLED-Moduls – vom Zeichenformat über Controller und Schnittstelle bis zu Bauform, Anschlussmöglichkeiten und Betriebstemperatur. Auch bei Fragen zur Integration in bestehende Entwicklungen oder zur Auswahl geeigneter Display-Alternativen stehen wir Ihnen zur Verfügung. Kontaktieren Sie uns für eine individuelle Beratung zu Character-OLED-Displays oder eine produktspezifische Preisanfrage.
