IPS Displays

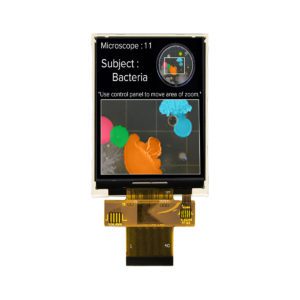

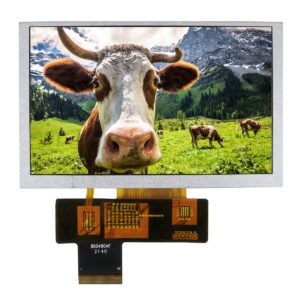

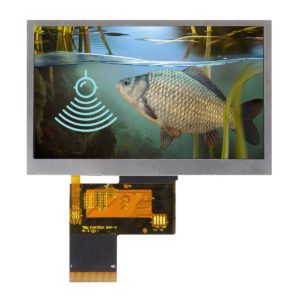

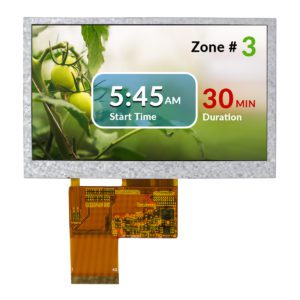

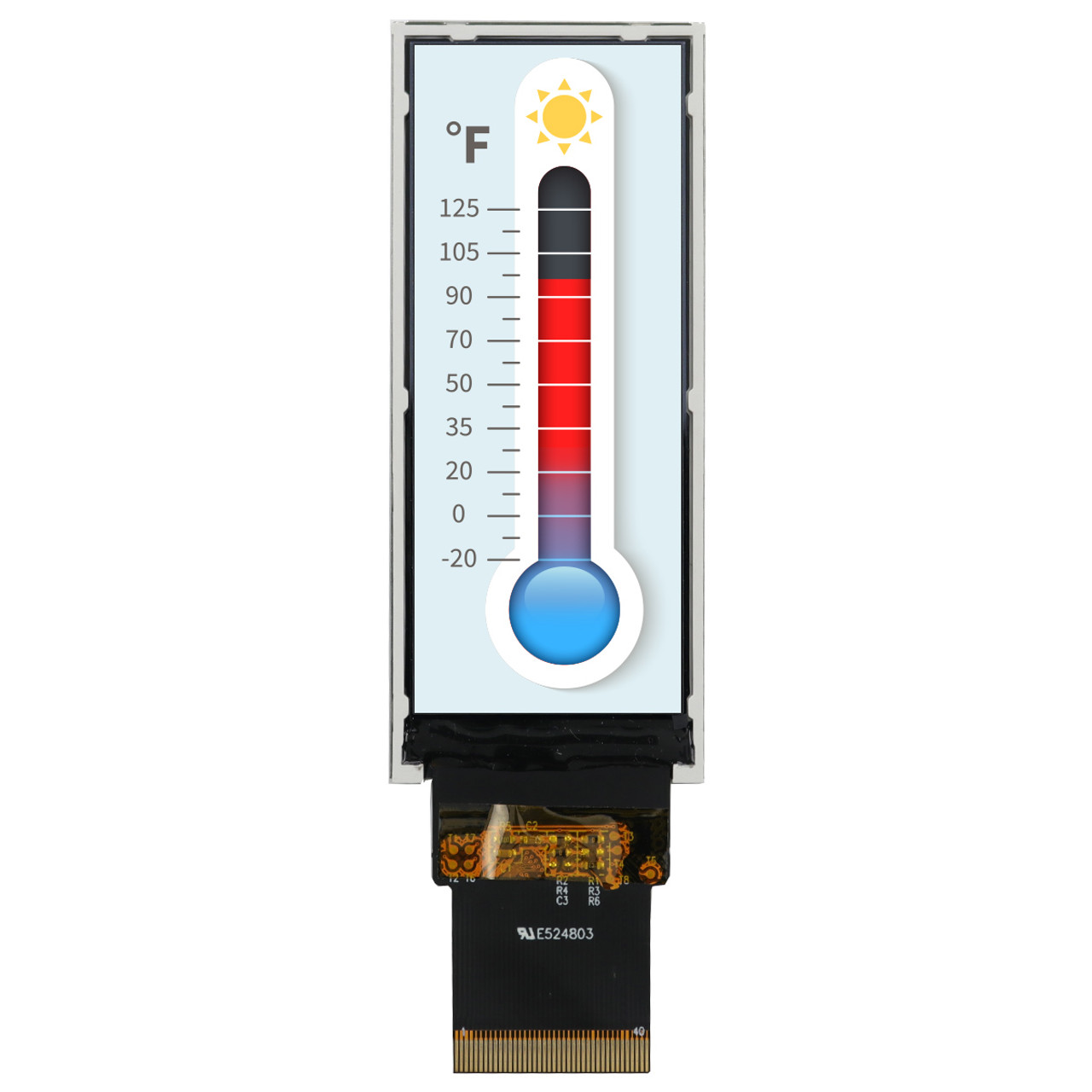

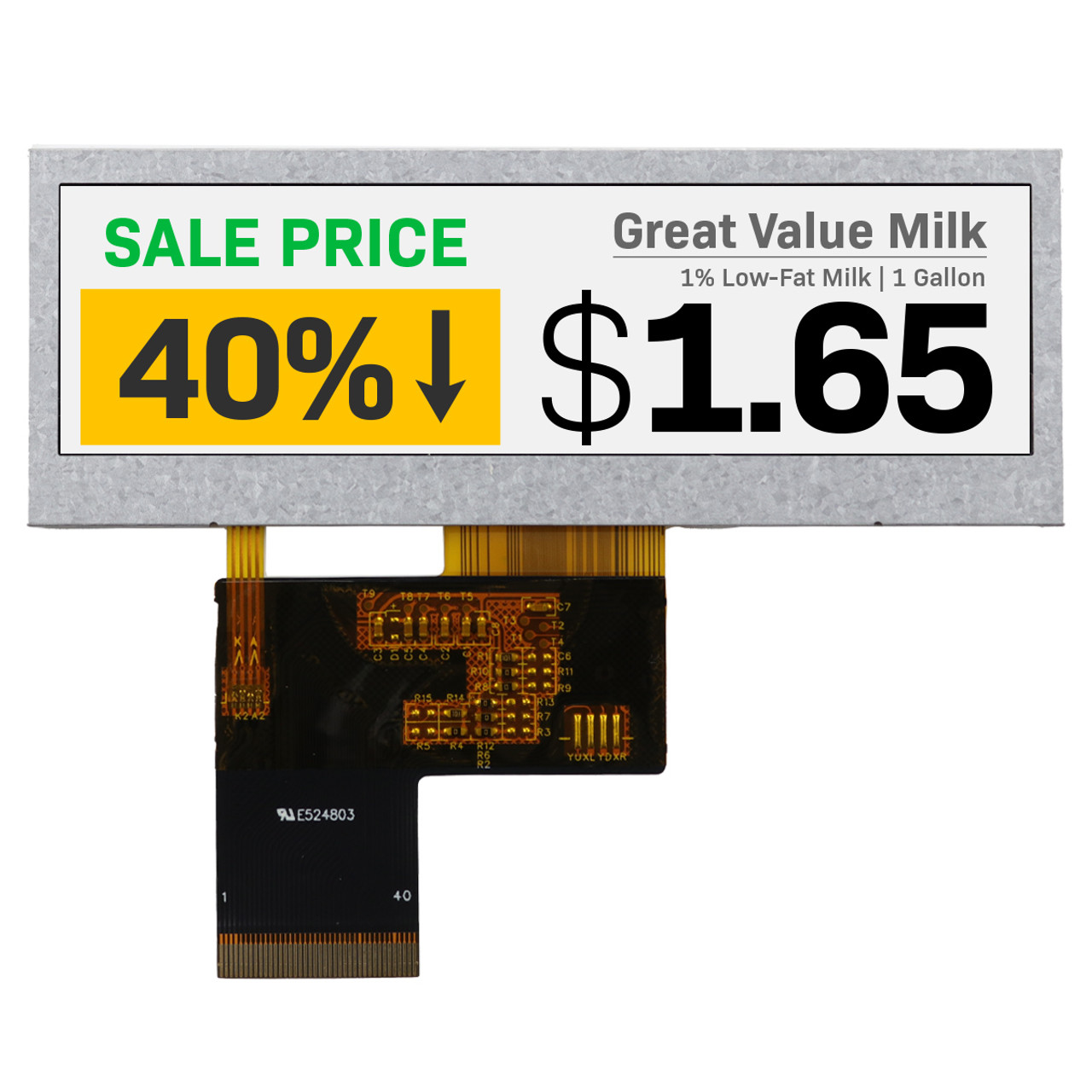

IPS Displays für Industrie, Medizintechnik und Embedded-Projekte

Wenn Sie ips displays für professionelle Anwendungen auswählen, geht es selten nur um „ein schönes Bild“. In industriellen HMIs, der Medizintechnik oder in Automotive-nahen Steuergeräten entscheidet die Displaytechnologie über Ablesbarkeit, Bedienbarkeit und Prozesssicherheit – insbesondere dann, wenn das Display nicht immer exakt frontal betrachtet wird oder mehrere Personen gleichzeitig auf Informationen schauen.

IPS (In-Plane Switching) ist genau für solche Szenarien entwickelt: Bei IPS werden Flüssigkristalle so geschaltet, dass sie in der Ebene parallel zu den Glassubstraten arbeiten. Das reduziert die Blickwinkelabhängigkeit deutlich im Vergleich zu klassischen TN- oder VA-Prinzipien.

Wann sind IPS TFT Displays die beste Wahl?

Ein ips tft display ist besonders dann sinnvoll, wenn Ihre Konstruktion oder der Einsatzort variable Blickrichtungen erzwingt: seitliche Einbausituationen, hochkant montierte Bedienfelder, Gerätefronten in Schaltschränken, mobile Diagnose- oder Messgeräte oder HMIs, die von mehreren Bedienern genutzt werden.

Ein weiterer typischer Fall: Sie möchten im Projekt bewusst vermeiden, dass sich Farben/ Kontraste bei schräger Betrachtung sichtbar verändern. Genau das ist ein Kernargument von IPS – auch im Vergleich zu TN und VA, bei denen (je nach Panel und Ansteuerung) stärkere Farb- und Tonwertänderungen auftreten können.

Technische Vorteile von IPS Displays

• Große Blickwinkelstabilität für konsistente Darstellung bei seitlicher, oberer oder unterer Betrachtung (typisch als „wide viewing angle display“ spezifiziert).

• Konsistente Farbdarstellung und geringe Farb-/Helligkeitsdrifts über den Blickwinkel – wichtig für Statusfarben, UI-Designs und medizinische Visualisierung.
• Hohe Bildqualität für grafische HMIs, Messkurven, Symbole und alphanumerische Informationen – auch in kompakten Bauformen.
• Gute Lesbarkeit in unterschiedlichen Einbausituationen, weil IPS auf geringe Viewing-Angle-Abhängigkeit ausgelegt ist.

IPS vs. TN vs. MVA

Für eine saubere Technologieentscheidung lohnt ein kurzer Vergleich – insbesondere für Einkäufer und Entwickler, die zwischen Kosten, Kontrast und Blickwinkelstabilität abwägen müssen:

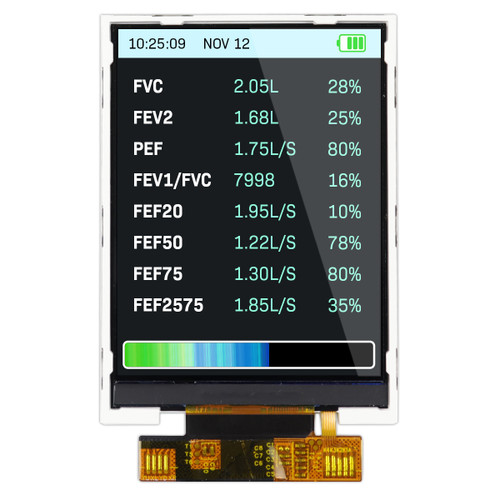

TN (Twisted Nematic) ist die etablierte Basistechnologie. TN-Zellen arbeiten mit einer verdrehten Flüssigkristallstruktur und Polarisationsfiltern; dadurch sind TN-Displays oft wirtschaftlich und in vielen Standard-HMIs ausreichend, zeigen aber bei schräger Betrachtung eher Kontrast-/Farbveränderungen.

MVA / VA (Vertical Alignment) setzt auf vertikal ausgerichtete Flüssigkristalle; Multi-Domain-Strukturen verbessern die Blickwinkelabhängigkeit und MVA ist bekannt für hohe Kontrastwirkung und tiefe Schwarztöne.

IPS fokussiert die Blickwinkelperformance: Die Elektrodenanordnung erzeugt ein Feld parallel zum Substrat, die Moleküle schalten „in-plane“, was die Blickwinkelabhängigkeit gegenüber TN/VA reduziert.

Wenn Ihre UI durch wechselnde Perspektiven „funktionieren muss“, ist ein tft display with ips panel in der Regel die robustere Wahl. Wenn dagegen maximaler Kontrast in einem eher definierten Betrachtungsbereich im Vordergrund steht, kann MVA die passende Alternative sein. Für Outdoor-/sehr helle Umgebungen spielt zusätzlich „Sunlight Readable“ eine Rolle – nicht nur durch reine Helligkeit, sondern durch Reflexionsmanagement und robustes Design.

Relevante Kennzahlen

Bei einem industrial ips display sollten Sie Kennwerte so lesen, dass sie zur Einbausituation passen:

Blickwinkel (horizontal/vertikal): In Spezifikationen wird der Viewing-Angle häufig über ein Kontrastkriterium (z. B. 10:1) definiert. Achten Sie darauf, ob der Blickwinkel als Gradangaben oder als „Bias-/Clock“-Richtung beschrieben ist – beide Darstellungsformen sind in der Praxis üblich.

Helligkeit (cd/m² bzw. nits): Für helle Umgebungen sind High-Brightness-Varianten entscheidend. In der IPS-Palette finden sich beispielsweise Module mit sehr hoher Leuchtdichte (z. B. 936 cd/m² oder 1200 cd/m² in kompakten 1,5"-Modulen) sowie 7"-Varianten mit „High Brightness“ um 1.000 nits.

Kontrastverhältnis und Reaktionszeit: Beide Werte sind stark an Panel- und Treiberdesign gebunden und werden im Datenblatt ausgewiesen; beispielhaft zeigen TFT-Datenblätter hierfür typische Tabellen mit Kontrast (CR) und Response Time.

Temperaturbereiche und Backlight-Lifetime: Für Seriengeräte ist die Umweltrobustheit zentral. Datenblätter führen häufig industrielle Temperaturfenster (z. B. -20 bis +70 °C) sowie Backlight-Lifetime als Stunden bis zur Halbhelligkeit (je nach Modul z. B. 20.000–50.000 h oder 30.000 h) auf.

Schnittstellen und Integration in Embedded-Systeme

Ein embedded ips display muss zur Zielplattform passen – elektrisch, softwareseitig und hinsichtlich Datenrate:

Für Mikrocontroller-Projekte sind SPI und Parallel (z. B. 8080-II) gängige Wege; entsprechende IPS-Module kombinieren kompakte Formfaktoren mit SPI/Parallel-Interfaces. Für leistungsfähigere Systeme (SoCs/MPUs, Grafikpipelines) sind RGB, MIPI DSI oder LVDS typisch – in der IPS-Kategorie finden sich dazu passende Varianten (z. B. RGB- und LVDS-Module).

Wenn Sie eine besonders schnelle Integration wünschen (z. B. für Teststände, Prototypen oder SBC-basierte Geräte), sind HDMI-Module eine pragmatische Alternative: Luna Electronic führt hierfür eigene HDMI Displays, bei denen TFTs mit einer HDMI-fähigen Leiterkarte kombiniert werden; je nach Ausführung sind auch USB-HID Touch-Optionen verfügbar.

Touch-Optionen und Frontglas

Für Touch-Frontends im Maschinenbau oder in der Medizintechnik ist die Touchtechnologie ein eigener Designhebel:

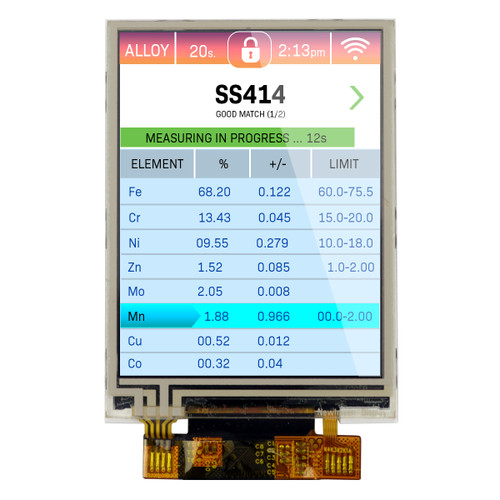

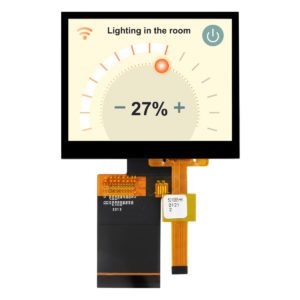

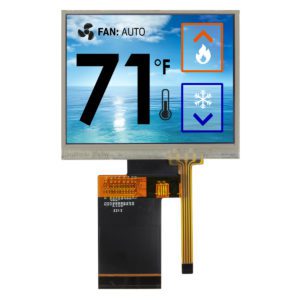

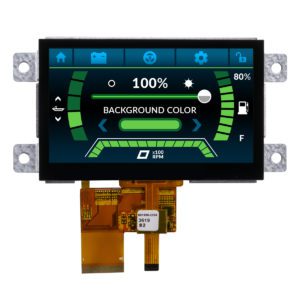

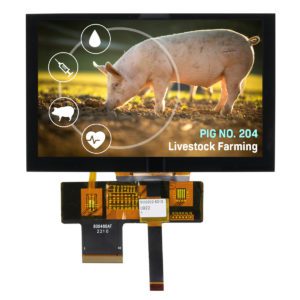

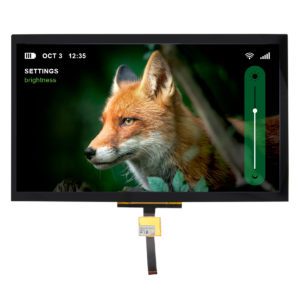

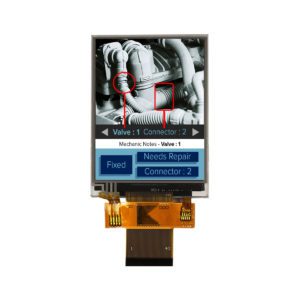

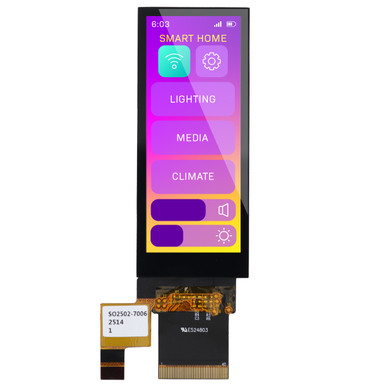

Resistiver Touch reagiert druckbasiert und ist in vielen Industrieumgebungen wegen Bedienung mit Handschuhen oder Stift attraktiv; PCAP (Projected Capacitive) arbeitet kapazitiv (elektrostatisches Feld), bietet Multi-Touch und eine glasbasierte Oberfläche mit hoher optischer Klarheit. In der IPS-Produktpalette werden beide Optionen geführt (inkl. Varianten mit Cover Glass).

Mechanische und optische Integration

Neben Elektrik/Software entscheidet häufig die Integration ins Gehäuse: Einige Module sind auf robuste Verbindungstechnik ausgelegt (FFC/FPC, teils mit EMI-Shielding), andere bringen mechanische Details wie definierte Außenmaße, Cover-Glass oder Montagebohrungen mit.

Für anspruchsvolle Umgebungslichtbedingungen (Glare, Sonnenlicht, starke Reflexionen) kann Optical Bonding relevant sein: Durch das Eliminieren des Luftspalts wird Reflexion reduziert und die Lesbarkeit verbessert; zusätzlich erhöht Bonding die Widerstandsfähigkeit gegenüber Schock/Vibration sowie Feuchte/Staub.

Typische Einsatzbereiche von IPS TFT Displays

• Industrielle Bedienpanels / HMI-Systeme mit wechselnden Betrachtungswinkeln, z. B. an Maschinen und Anlagen.
• Medizintechnik (z. B. Gerätefronten, Diagnose-/Monitoring-Anzeigen), wo konsistente Darstellung und zuverlässige Integration wichtig sind.
• Mess- und Steuergeräte sowie kompakte Embedded-Anwendungen mit klarer UI und stabiler Ablesbarkeit.
• Embedded Visualisierung (SBC/SoC/MCU) über passende Interfaces wie SPI/Parallel/RGB/MIPI/LVDS – je nach Plattform.

Serienfertigung, Langzeitverfügbarkeit und Beratung

Bei B2B-Projekten zählt nicht nur das Datenblatt, sondern Planbarkeit: Auf luna-electronic.de wird Luna Electronic als seit 1997 bestehendes Unternehmen beschrieben und als autorisierter Distributor von Newhaven Display (USA). Gleichzeitig wird im TFT-Kontext Unterstützung „von der ersten Beratung über Bemusterung bis zur Serienlieferung“ hervorgehoben – genau diese Prozesskette ist für OEMs, Serienfertigung und Lifecycle-Management entscheidend.

Wenn Sie also ein ips lcd module für ein Serienprodukt spezifizieren, unterstützen klare Auswahlkriterien (Blickwinkel, Helligkeit, Touch, Interface, mechanische Einbindung) und frühe Muster-/Integrationsprüfungen dabei, spätere Redesigns zu vermeiden.

FAQ

Woran erkenne ich ein „wide viewing angle display“ im Datenblatt? Meist an großen horizontalen/vertikalen Blickwinkeln, die über ein Kontrastkriterium (häufig 10:1) definiert sind.

Wann ist ein IPS-Display besser als TN? Wenn Farben und Kontrast auch bei schräger Betrachtung stabil bleiben müssen (z. B. HMI mit mehreren Bedienern oder variabler Einbaulage).

Welche Interfaces sind bei IPS TFT Displays für Embedded typisch? Je nach Plattform: SPI/Parallel für Mikrocontroller, RGB/MIPI DSI/LVDS für höhere Datenraten; für schnelle Integration existieren auch HDMI-Module.

PCAP oder resistiv – was passt besser zur Industrie? Resistiv ist druckbasiert und sehr robust für Handschuhe/Stift; PCAP ist kapazitiv, bietet Multi-Touch und hohe optische Klarheit (bei Bedarf auch „glove tuned“).

Wie wird die Backlight-Lifetime üblicherweise angegeben? Oft als Stunden bis zur Halbhelligkeit unter definierten Bedingungen; je nach Modul sind z. B. Angaben im Bereich 20.000–50.000 h oder 30.000 h zu finden.
