TFT Displays

Eigenschaften und Vorteile von TFT Displays

TFT-Displays (Thin-Film-Transistor Displays) sind aktive Matrix-LCDs in Vollfarbe und haben sich als Industriestandard für moderne Anzeigelösungen etabliert. Jedes Pixel eines TFT-Displays wird von einem eigenen Transistor gesteuert, was eine schnelle Reaktionszeit und eine klare, flimmerfreie Darstellung ermöglicht. Gerade für anspruchsvolle grafische Benutzeroberflächen – von detaillierten Visualisierungen bis zu schnellen Animationen – bieten TFT-Displays die nötige Performance und Bildqualität. Zudem überzeugen sie durch ihre hohe Helligkeit und lebendige Farbdarstellung, sodass Inhalte auch unter verschiedenen Lichtbedingungen gut ablesbar sind.

• Brillante Farben und Kontrast: TFT-Displays bieten kräftige Farben und hohen Kontrast für eine klare Darstellung Ihrer Inhalte – wichtig für Industrie-TFT-Displays mit komplexen Grafiken oder Videos.
• Hohe Bildrate und schnelle Aktualisierung: Dank der aktiven Matrix können selbst schnell wechselnde Anzeigen ohne Nachzieheffekte dargestellt werden, ideal für Maschinenanzeigen und Echtzeit-Daten.
• Flexible Touchscreen-Optionen: Viele TFT-Display-Module sind optional mit Touchscreen erhältlich – wahlweise mit resistivem Touchpanel (druckempfindlich) oder mit kapazitivem Touchpanel (multitouch-fähig). Dadurch lassen sich interaktive Bedienelemente direkt ins Display integrieren.
• Weiter Betrachtungswinkel: Mit fortschrittlichen Technologien wie IPS-TFT-Displays oder MVA erreichen moderne TFTs sehr weite Blickwinkel, ohne dass Farben invertieren oder verblassen. Das ermöglicht dem Benutzer aus fast jeder Position eine einwandfreie Ablesbarkeit.
• Großer Temperaturbereich: Industrie-TFT-Displays sind für den Einsatz in anspruchsvollen Umgebungen konzipiert. Viele Modelle funktionieren zuverlässig in einem weiten Temperaturbereich (z.B. –20°C bis +70°C oder mehr) und eignen sich damit für Outdoor-Geräte oder raue Produktionsumgebungen.
• Lange Verfügbarkeit und Zuverlässigkeit: Als industrielle TFT-Display-Module sind diese Produkte auf Langlebigkeit ausgelegt.

Typische Einsatzbereiche

TFT-Displays kommen in nahezu allen Branchen und Anwendungsgebieten zum Einsatz, insbesondere dort, wo komplexe Informationen für den Benutzer sichtbar gemacht werden müssen. Durch ihre robuste Technik und vielfältigen Ausführungen eignen sich TFT Displays sowohl für klassische Industrieanwendungen als auch für anspruchsvolle High-Tech-Geräte. Typische Einsatzfelder sind unter anderem:

• Industrieautomation und Maschinenbau: Bedienterminals, HMI-Panels und Steuerungsanzeigen an Produktionsanlagen oder Werkzeugmaschinen.
• Medizintechnik: Anzeigeeinheiten für medizinische Geräte, Patientenmonitore oder Laborinstrumente, wo hohe Auflösung und Zuverlässigkeit essenziell sind.
• Automotive und Transport: Eingebaute Displays in Fahrzeugen (z.B. Infotainment, Kombiinstrumente oder Navigationsgeräte) sowie Anzeigesysteme in Nutzfahrzeugen und Zügen.
• Embedded Systeme & IoT: Bildschirmmodule für embedded TFT-Displays in Geräten der Mess- und Regeltechnik, Smart Home Panels oder tragbaren Messgeräten. Auch Entwickler von Embedded-Systemen nutzen kompakte TFT-Module für Prototypen und Serienprodukte.
• Luft- und Raumfahrt: Spezielle, strapazierfähige Displays für Cockpits, Bordelektronik oder tragbare Geräte, die extremen Bedingungen standhalten müssen.

Unterschiede und Auswahlkriterien bei TFT Displays

Die Auswahl des richtigen TFT-Displays richtet sich nach verschiedenen Kriterien, die vom Einsatzszenario und den technischen Anforderungen Ihres Projekts abhängen. Im Folgenden sind die wichtigsten Unterschiede und Auswahlmerkmale erläutert, damit Sie die optimale Display-Lösung finden:

Größe und Auflösung

TFT-Displays sind in zahlreichen Größen erhältlich – von sehr kleinen Modulen ab ca. 1,8 Zoll bis hin zu größeren 7,0 Zoll Displays und mehr. Dabei stehen industrieübliche Standardgrößen zur Verfügung, die gängige mechanische Abmessungen und Seitenverhältnisse (wie 4:3 oder 16:9) abdecken. Wählen Sie die Größe passend zur Anwendung: Ein Handheld-Gerät erfordert vielleicht ein kompakteres Display, während ein stationäres Bedienterminal von einer größeren Diagonale profitiert. Parallel zur Größe spielt die Auflösung eine Rolle: Von einfachen QVGA-Auflösungen (320×240 Pixel) bis zu höher auflösenden Varianten (z.B. 800×480 Pixel bei 7 Zoll) ist eine scharfe Darstellung stets gewährleistet. Achten Sie darauf, dass Auflösung und Displaygröße ein ausgewogenes Verhältnis bilden, um eine ausreichend feine Detaildarstellung (Pixel-Dichte) zu gewährleisten.

Touchscreen oder Bedienknöpfe

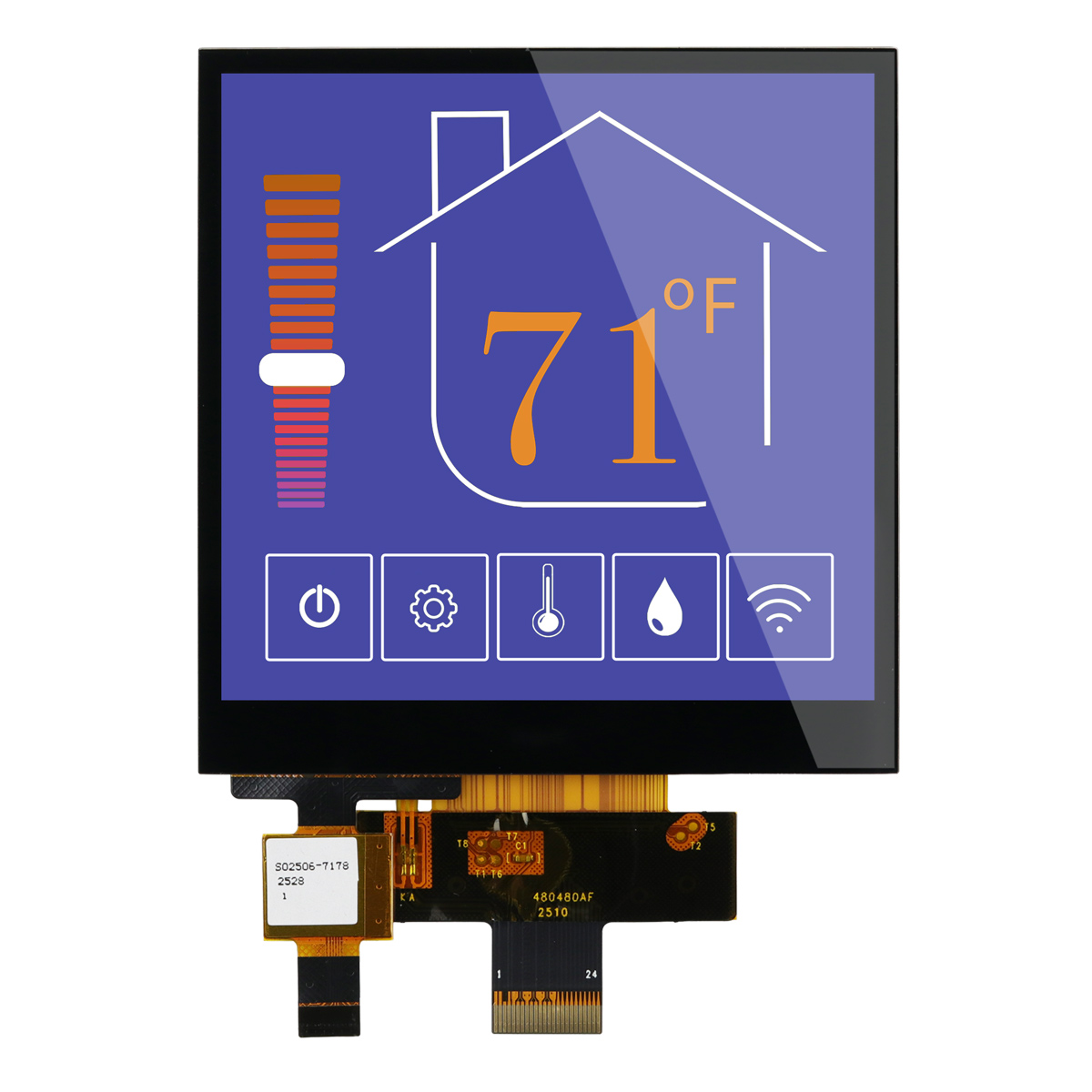

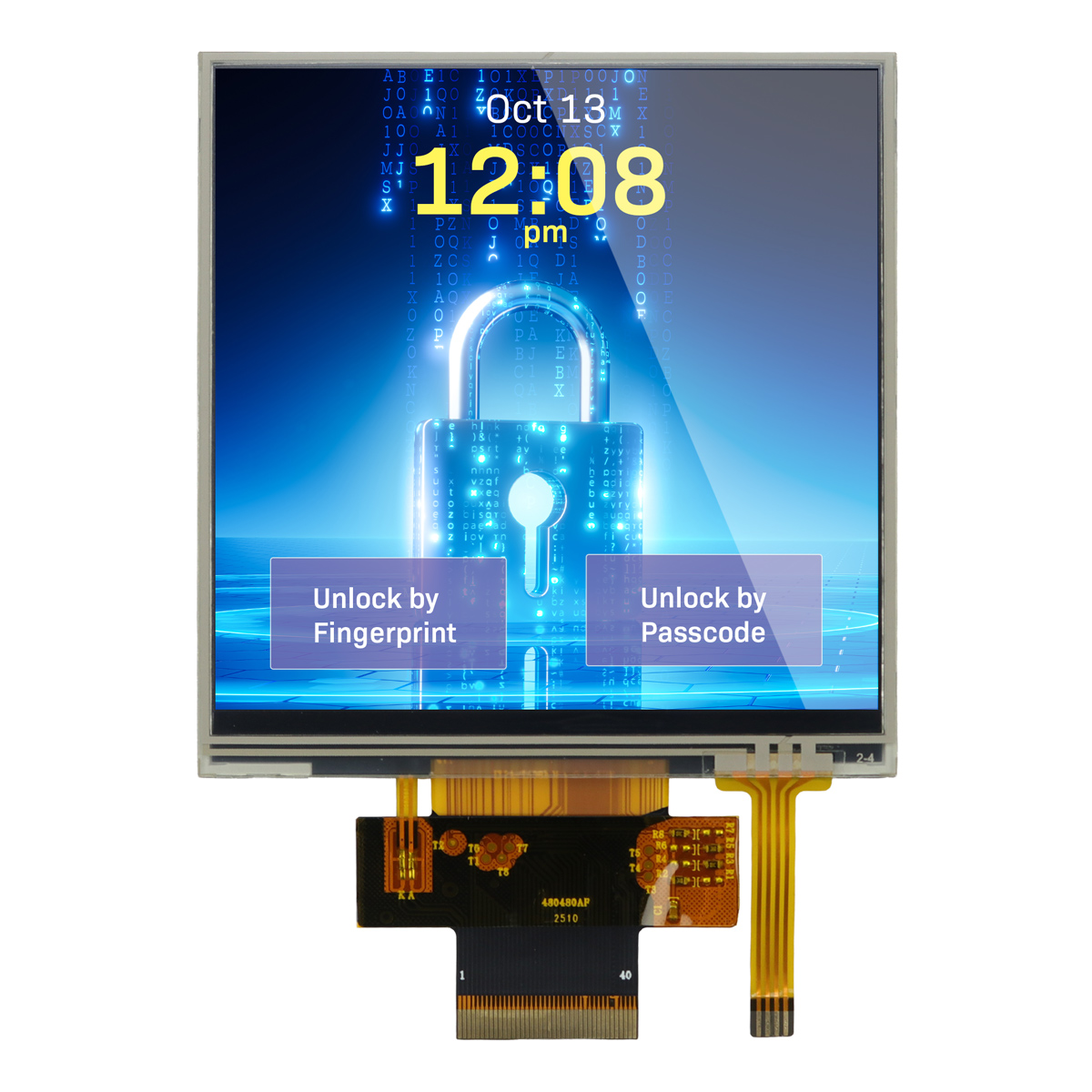

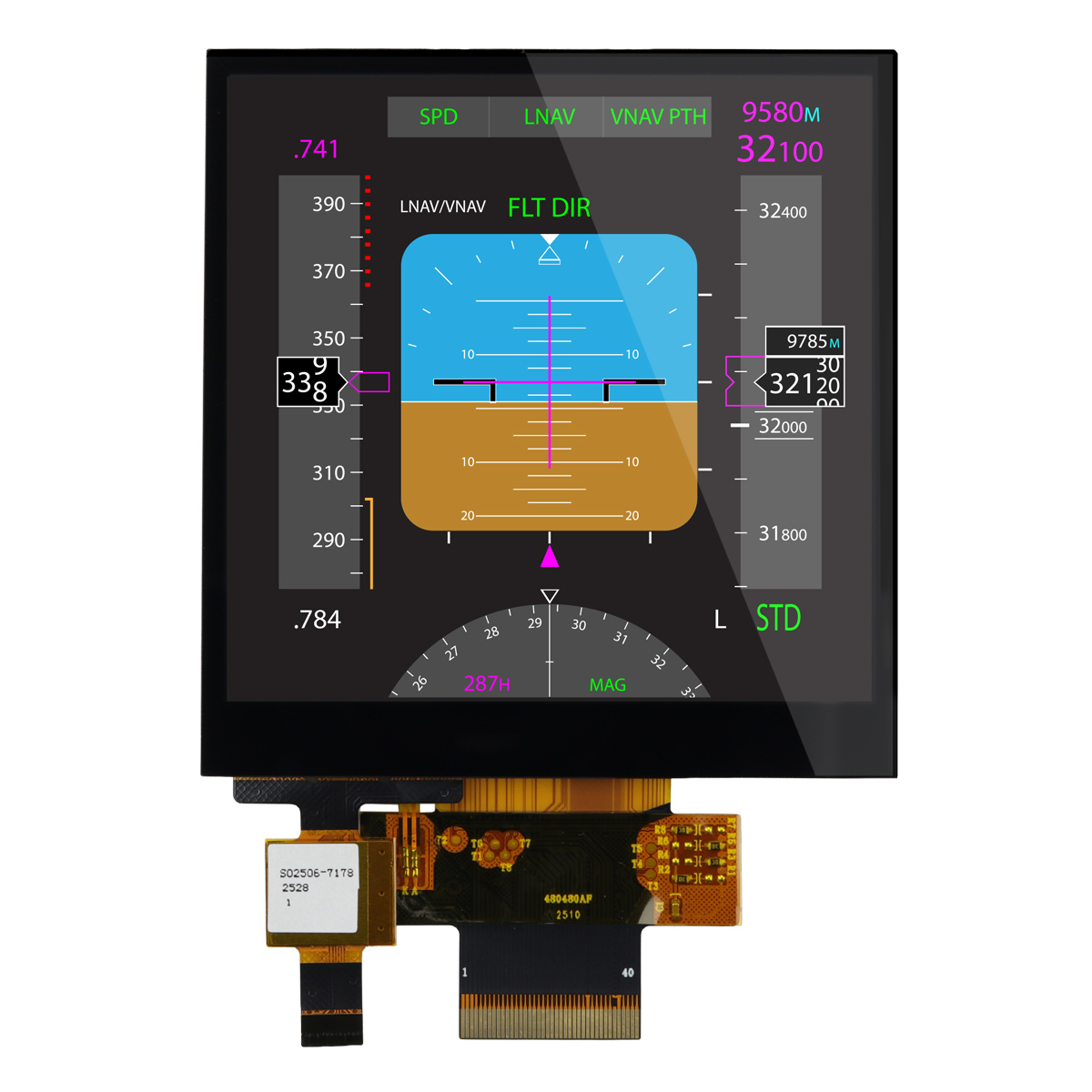

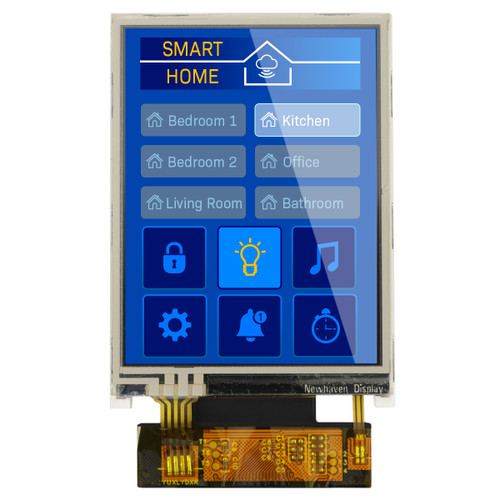

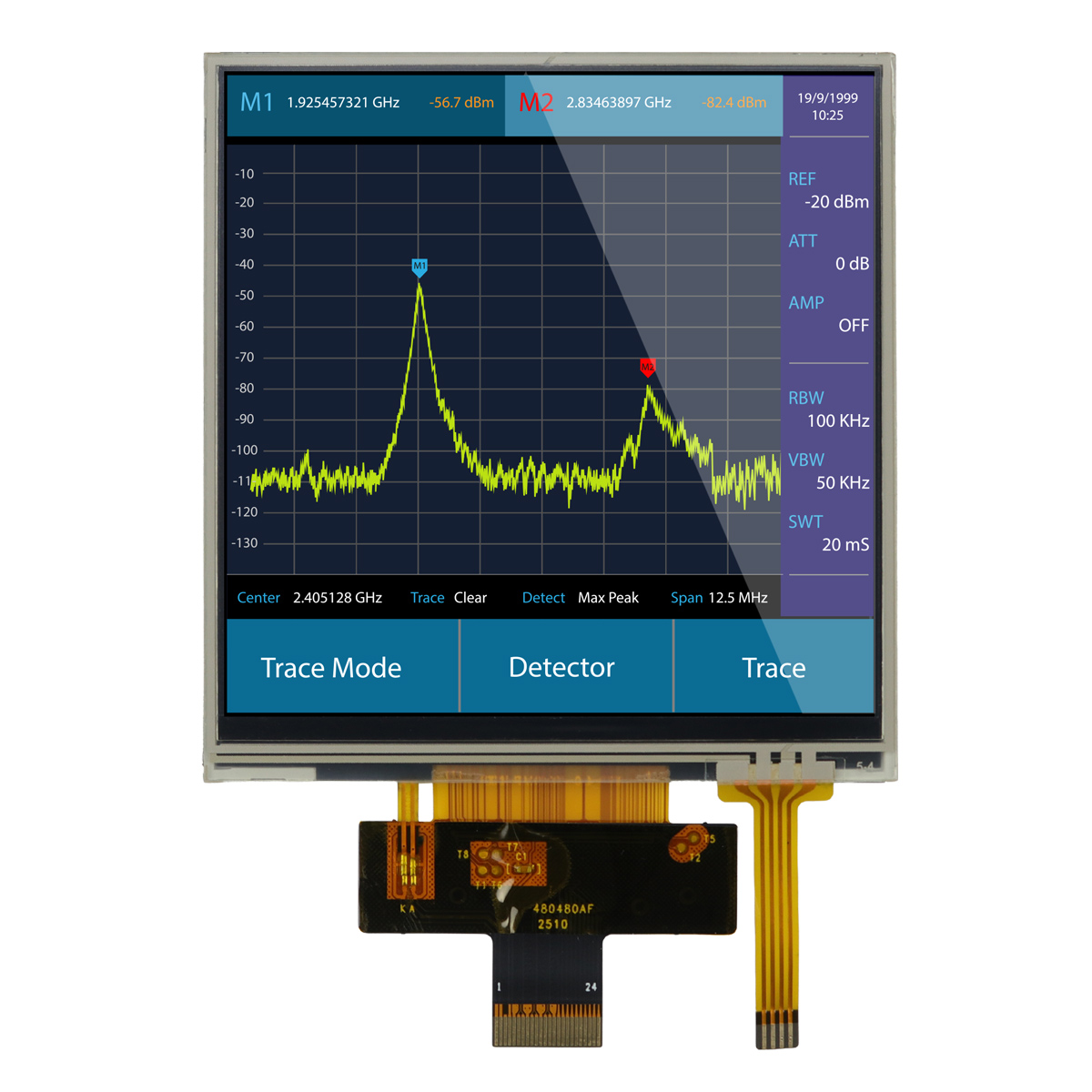

Ob ein TFT-Display mit Touch erforderlich ist, hängt von der vorgesehenen Bedienung ab. Viele unserer industriellen TFT Displays sind optional mit Touchpanel erhältlich: Resistive Touchscreens reagieren auf Druck und lassen sich auch mit Handschuhen oder Stiften bedienen, wohingegen projektiv-kapazitive Touchscreens (PCAP) multitouch-fähig sind und ein modernes, glasbasiertes User-Erlebnis bieten (ähnlich Smartphone-Bildschirmen). Wenn die Bedienung Ihres Geräts durch physische Tasten oder externe Steuerung erfolgt, können Sie auf ein Touchpanel verzichten und ein kostengünstigeres Display ohne Touch wählen. Wichtig ist, die Bedienmethodik früh festzulegen, da das gewählte Touch-Interface Einfluss auf Gehäusedesign und Benutzerfreundlichkeit hat.

Anzeige-Technologien: TN, IPS und MVA

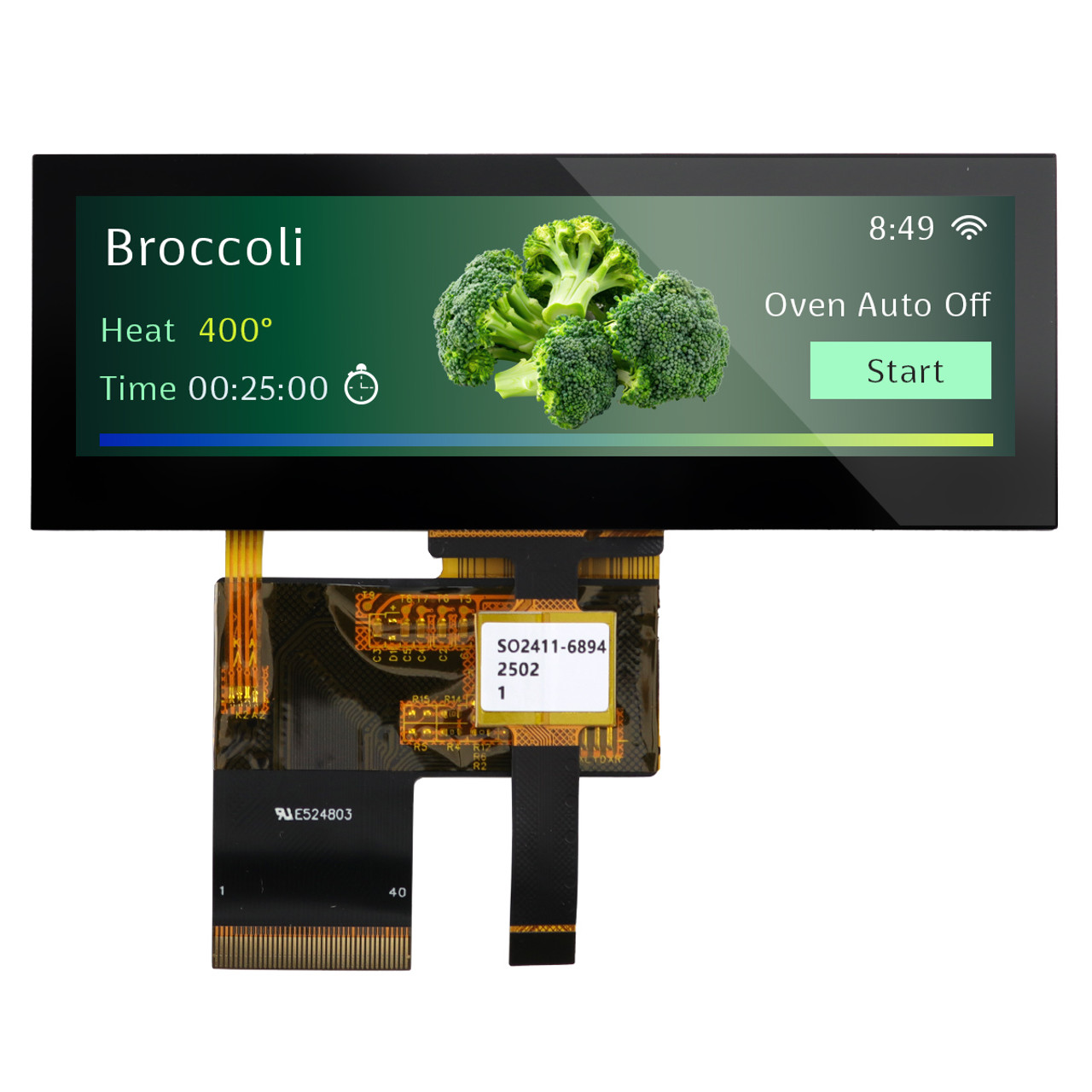

Unter dem Sammelbegriff TFT-Display existieren verschiedene LCD-Technologien, die sich in Blickwinkelstabilität, Farbtreue und Reaktionszeit unterscheiden. TN-TFTs (Twisted Nematic) bilden die Basistechnologie und überzeugen durch schnelle Reaktionszeiten und niedrige Kosten, zeigen jedoch bei seitlicher Betrachtung teils Kontrast- und Farbveränderungen. IPS-TFT Displays (In-Plane Switching) bieten hingegen sehr stabile Farben und Kontraste aus nahezu jedem Blickwinkel – ideal, wenn mehrere Personen oder variable Betrachtungswinkel eingeplant sind. MVA (Multi-Domain Vertical Alignment) stellt eine weitere Premium-Technologie dar: MVA-Displays erreichen ein exzellentes Schwarzbild und hohen Kontrast, liegen bei den Blickwinkeln zwischen TN und IPS und eignen sich gut für industrielle Anwendungen, in denen hoher Kontrast entscheidend ist. Unsere Newhaven TFT Displays sind als Standard-TN, Premium-MVA oder IPS-Varianten erhältlich, sodass Sie je nach Projektanforderung die passende Technologie auswählen können. Zudem führen wir sunlight-readable TFT Displays mit besonders hoher Hintergrundbeleuchtung, die selbst bei direktem Sonnenlicht gut ablesbar bleiben – wichtig für Außenanzeigen oder helle Umgebungen.

Schnittstellen und Integration

Ein zentrales Auswahlkriterium ist die Schnittstelle bzw. die Art, wie das TFT-Display angesteuert wird. Für embedded TFT-Displays in eigenen Elektronikentwicklungen werden häufig parallele MCU-Schnittstellen (z.B. 8-Bit/16-Bit Parallelport) oder serielle Schnittstellen wie SPI verwendet, um das Display direkt von einem Mikrocontroller aus anzusteuern. Größere Displays oder höhere Datenraten erfordern eventuell Schnittstellen wie RGB (TTL) oder LVDS. Darüber hinaus bietet Luna Electronic TFT-Module mit integrierten Controller-Platinen: Beispielsweise HDMI-TFT-Module, die sich direkt an einen PC oder Single-Board-Computer (wie Raspberry Pi) anschließen lassen, oder intelligente Embedded TFT Display Module mit eingebautem Grafikcontroller. Letztere basieren etwa auf dem FTDI/Bridgetek EVE2-Chip (Embedded Video Engine) und stellen eine komplette HMI-Lösung dar – sie ermöglichen die einfache Ansteuerung komplexer Grafiken über SPI, inklusive Audio-Unterstützung, ohne dass Sie selbst eine aufwendige Display-Ansteuerung entwickeln müssen. Bei der Auswahl sollten Sie sicherstellen, dass die Schnittstelle und das Protokoll des Displays mit Ihrer Hardware-Plattform kompatibel sind (z.B. Logikpegel, Anschlüsse, Controller-Treiber). Luna Electronic berät Sie gern, welches Interface für Ihr Projekt am sinnvollsten ist.

Kompatibilität, Standards und Besonderheiten bei embedded TFT Displays

Industrie- und Embedded-TFT-Displays von Luna Electronic erfüllen gängige Standards, die eine reibungslose Integration in Ihr System erlauben. Die meisten Module sind pin-kompatibel zu verbreiteten Formfaktoren oder verfügen über standardisierte Steckverbinder, was den Austausch oder ein Upgrade von Displays erleichtert. Außerdem sind alle angebotenen TFTs RoHS-konform und kommen von etablierten Herstellern – als autorisierter Newhaven Display-Partner liefert Luna Electronic ausschließlich qualitätsgeprüfte Ware. Das bedeutet für Sie: hohe Betriebssicherheit und Konsistenz über verschiedene Chargen hinweg.

Gerade im Embedded-Bereich profitieren Sie von speziellen TFT-Modulen mit Zusatzfunktionen. Einige Displays verfügen über eingebaute Intelligenz, d.h. sie bringen einen eigenen Grafikprozessor und Speicher mit. Solche intelligenten TFT-Module entlasten Ihre Hauptsteuerung und bieten oft eine eigene Softwareumgebung, um Oberflächenelemente (Buttons, Menüs, Grafiken) unkompliziert zu erstellen. Andere Module setzen auf einfache Ansteuerung per Standardprotokollen; so gibt es z.B. TFT-Displays mit UART- oder USB-Schnittstelle am Markt. Wichtig ist auch die Versorgungsspannung: Industrielle TFT-Module arbeiten typischerweise mit 3,3 V Logik (einige auch 5 V-tolerant), was die Kompatibilität mit modernen Microcontrollern sicherstellt.

Ein weiterer Aspekt ist die mechanische Kompatibilität: Luna Electronic bietet Displays sowohl als reine Panels (zur Integration in kundenspezifische Gehäuse) als auch als vormontierte Module mit Befestigungspunkten oder Rahmen. Damit lassen sich die TFT-Displays nahtlos in Ihr Produktdesign einfügen. Durch die Einhaltung internationaler Standards bei Abmessungen und Bohrlöchern können unsere Displays oft ohne großen Aufwand in bestehende Designs übernommen werden.

Technischer Support, Muster und Verfügbarkeit bei Luna Electronic

Bei Luna Electronic erhalten Sie nicht nur hochwertige Produkte, sondern auch umfassenden Service und Support rund um Ihr Display-Projekt. Als autorisierter Distributor von Newhaven Display International Inc. sind wir Ihr direkter Ansprechpartner für Newhaven TFT Displays in Deutschland und Europa. Unser erfahrenes Team unterstützt Sie bei der Auswahl des passenden Displays – von der ersten Beratung über die Bemusterung bis hin zur Serienlieferung.

Bemusterung und Prototypen: Für Entwicklungsprojekte stellen wir Ihnen gerne Muster der TFT-Displays zur Verfügung, damit Sie frühzeitig Tests und Design-Validierungen durchführen können. So können Sie die Display-Qualität, die Touch-Funktion oder die Ablesbarkeit im vorgesehenen Einsatzumfeld schon vorab evaluieren. Bei Bedarf bieten wir auch passende Evaluationsboards (z.B. das Newhaven NHDev Development Board) und Zubehör an, um Ihnen den Start zu erleichtern.

Serienbelieferung und Verfügbarkeit: Luna Electronic weiß, wie wichtig eine verlässliche Lieferkette für industrielle Kunden ist. Daher legen wir großen Wert auf langfristige Verfügbarkeit und Nachlieferbarkeit unserer TFT-Module. Sie können sicher sein, dass die von Ihnen gewählten Displays für die Laufzeit Ihres Serienprodukts erhältlich bleiben. Durch unsere enge Partnerschaft mit Newhaven Display können wir aktuelle Produktinformationen, Forecasts und gegebenenfalls rechtzeitig Nachfolgeprodukte bereitstellen, falls ein Display einmal abgekündigt werden sollte.

Technische Unterstützung: Unsere Experten stehen Ihnen während des gesamten Design-In-Prozesses zur Seite. Wir unterstützen Sie bei technischen Fragen zur Ansteuerung, helfen bei der Lösung von Kompatibilitätsproblemen und stellen Datenblätter, Anwendungsnotizen sowie persönliche Beratung bereit. Auch kundenspezifische Anpassungen oder Sonderbeschaffungen (z.B. spezielle Touch-Glas-Ausführungen oder Kabel) können wir durch unsere Herstellerkontakte oft realisieren. Kurz: Bei Luna Electronic erhalten Sie ein Rundum-Paket, das B2B-Kunden aus Industrie, Medizintechnik, Automotive und anderen Branchen vollumfänglich unterstützt.

Häufige Fragen zu TFT-Displays (FAQ)

Worauf sollte man bei der Auswahl eines TFT Displays für industrielle Anwendungen achten?

Wichtig sind die passenden Eigenschaften für den Einsatzzweck: z.B. geeignete Größe und Auflösung, die richtige Display-Technologie (TN, IPS oder MVA) und ob ein Touchscreen benötigt wird. Auch die Schnittstelle zur Ansteuerung muss zu Ihrer Hardware passen. Luna Electronic berät Sie gern bei der richtigen Wahl.

Gibt es TFT Displays mit Touchscreen?

Ja. Viele TFT-Module sind entweder mit oder ohne Touch erhältlich. Dabei stehen resistive Touchscreens (bedienbar mit Finger oder Stift, auch mit Handschuhen) und kapazitive Touchscreens (Multitouch, gewohntes Smartphone-Gefühl) zur Auswahl. Sie können je nach Bedienkonzept die passende Touch-Option wählen.

Bietet Luna Electronic technischen Support und Muster für TFT Displays an?

Ja, als B2B-Spezialist unterstützt Luna Electronic Sie umfassend. Wir bieten technischen Support bei der Integration der Displays und stellen auf Wunsch Muster für Tests zur Verfügung. Dadurch können Sie das gewählte TFT-Display in Ruhe evaluieren, bevor es in Serie geht.
